Строительство навеса в стиле хай-тек с кровлей из монолитного поликарбоната
КП «Белый берег», с. Верхнее Мячково, г.о. Люберцы, Московская область

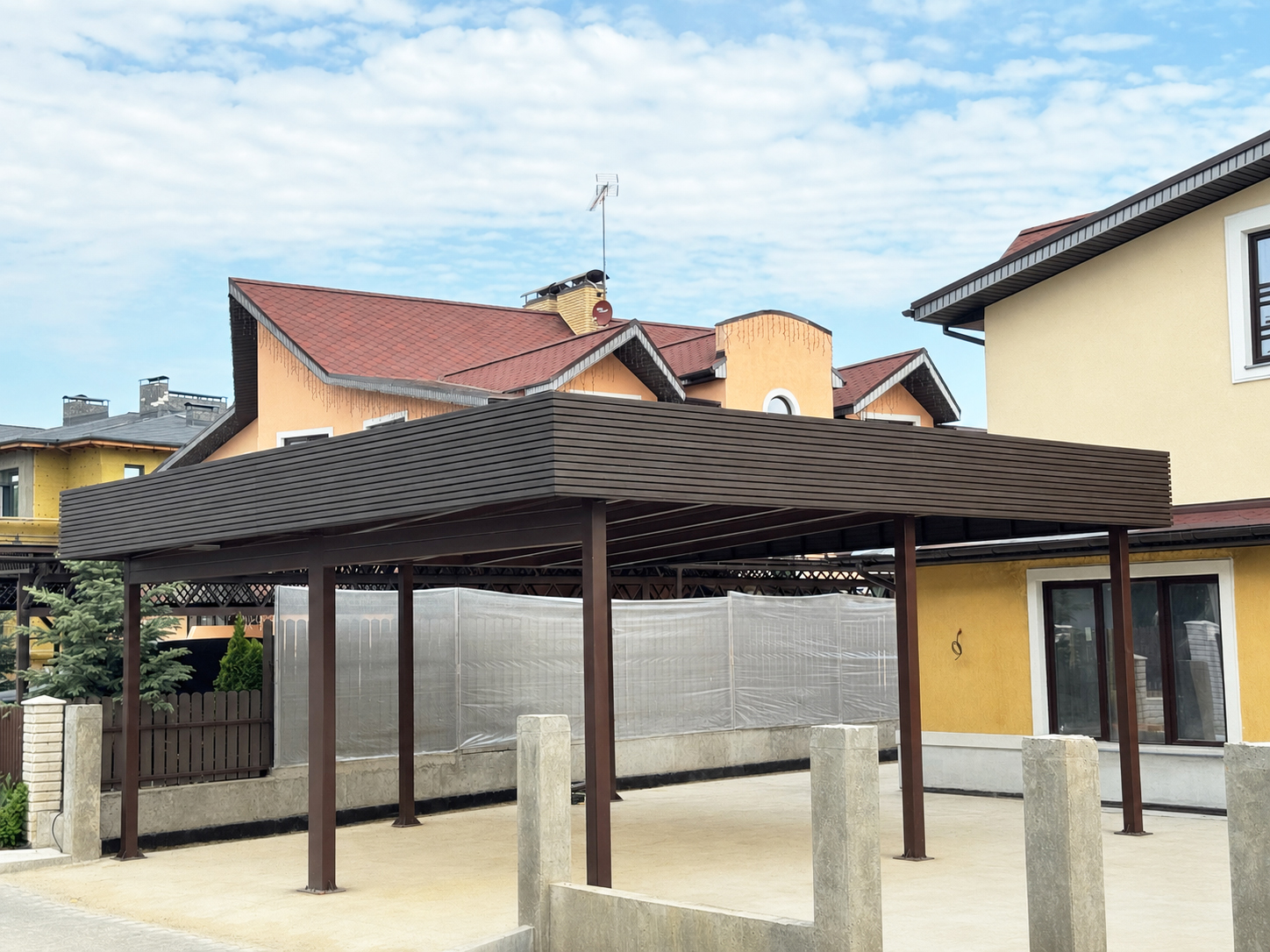

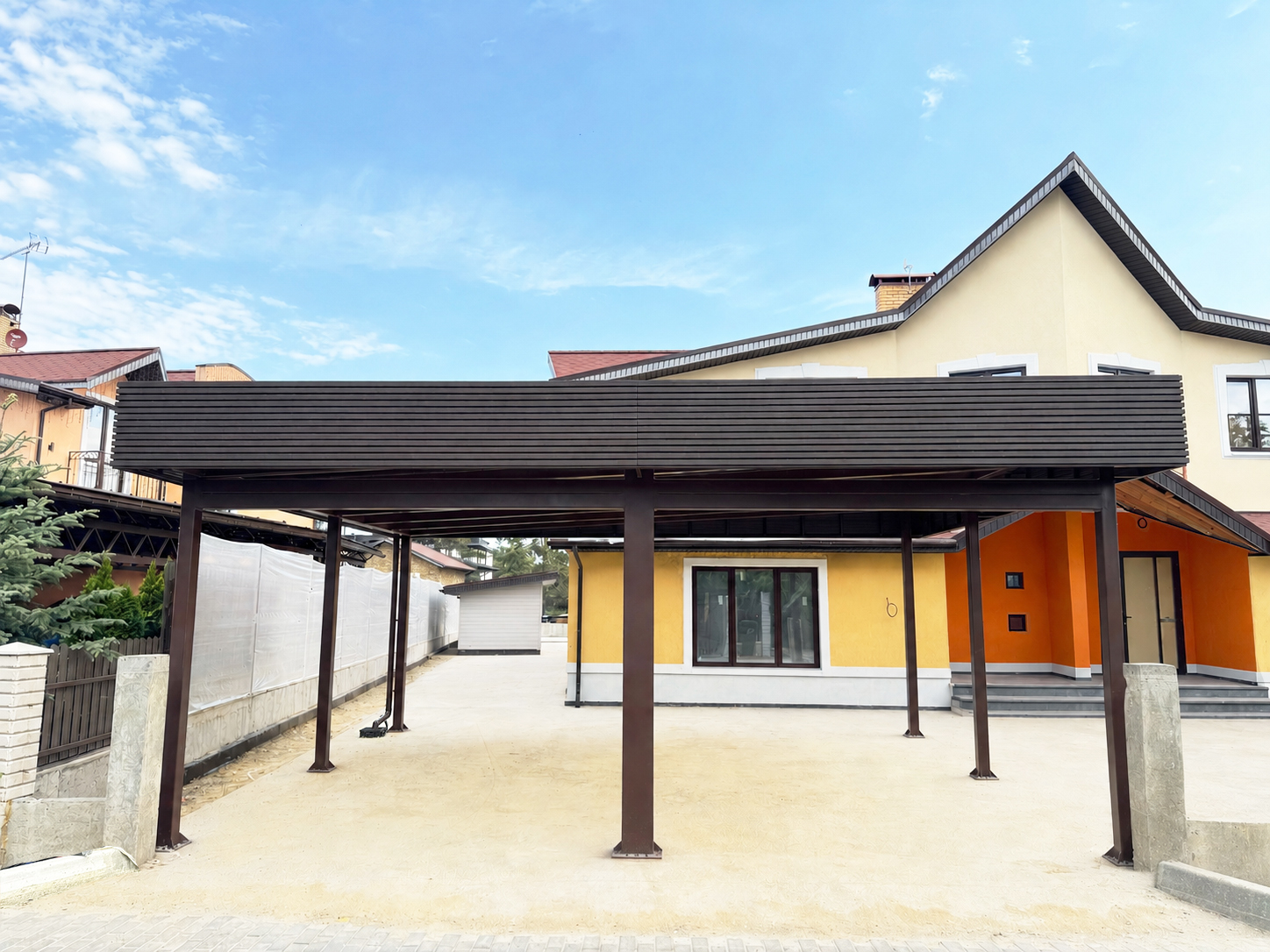

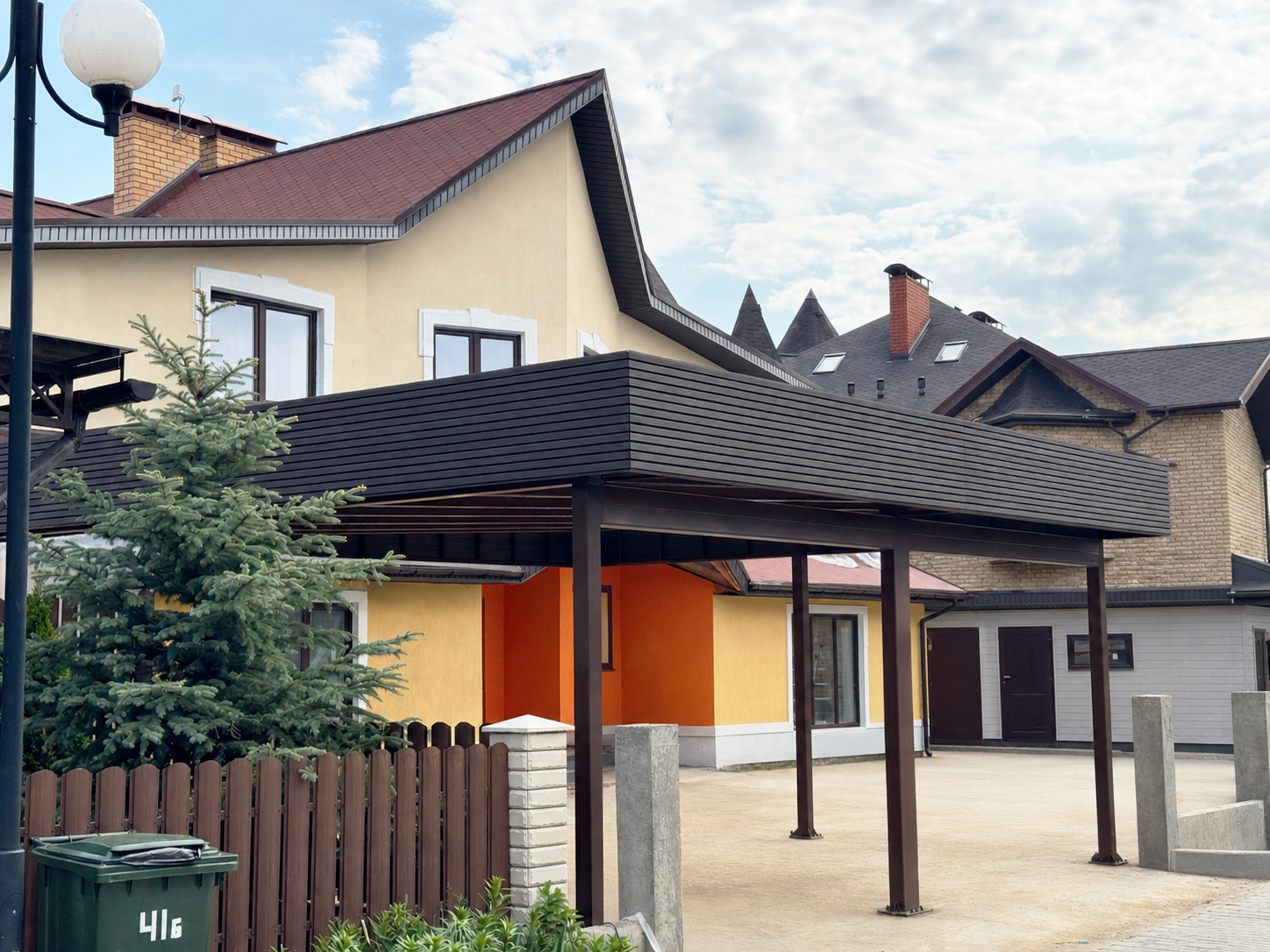

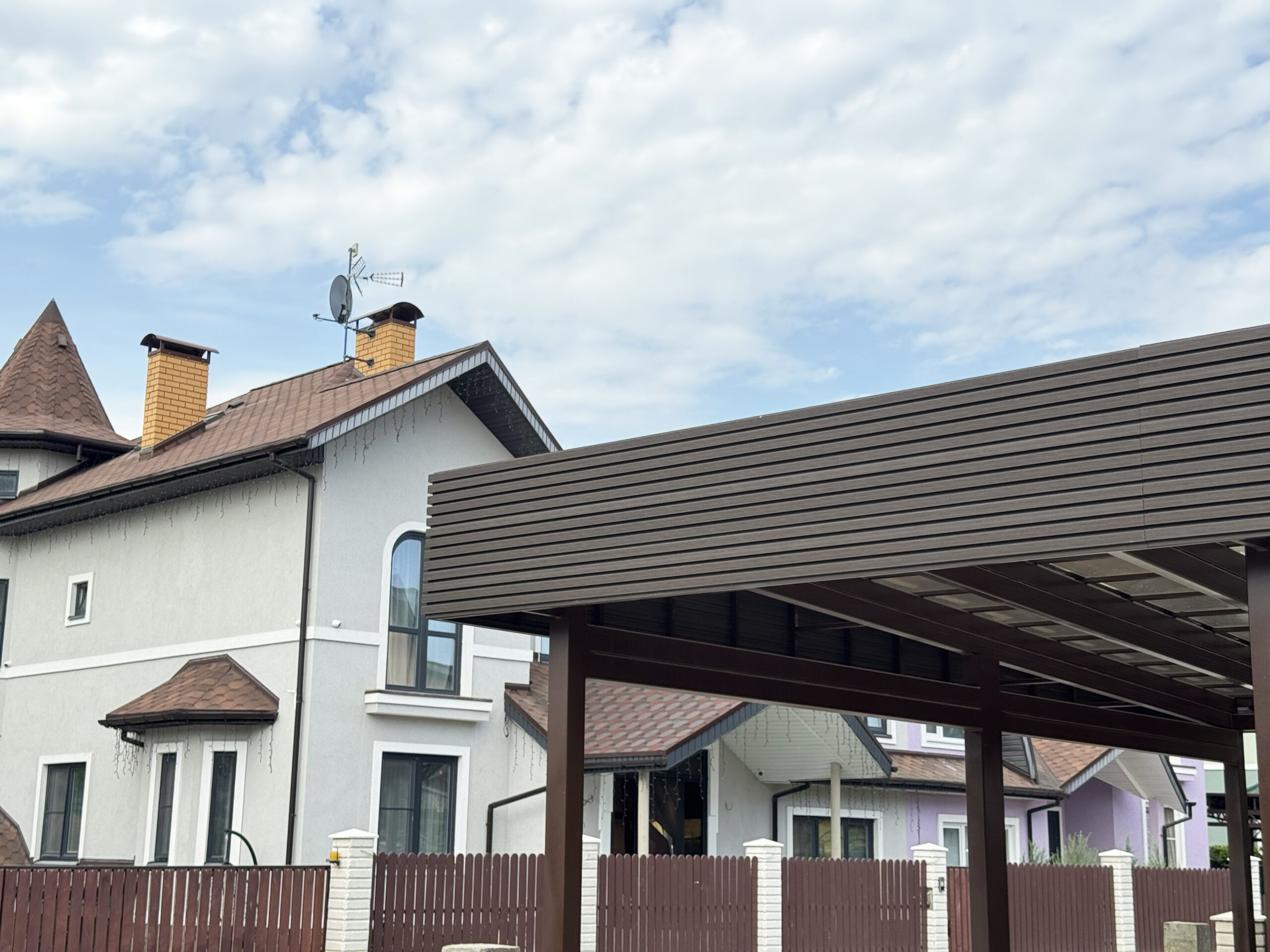

Фотография 1 из 8: Общий вид навеса хай-тек в КП Белый берег
Как инженерное решение и отказ от доборных элементов фриза создали безупречный хай-тек стиль
01 / КОНТЕКСТ
Задача
Перед нашей командой стояла задача по проектированию и возведению технологичного односкатного навеса в стиле хай-тек на территории коттеджного поселка «Белый берег». Конструкция габаритами 6,75 × 7,86 метра предназначена для организации эстетичной и защищённой въездной группы.
Главный вызов проекта заключался в требованиях заказчика к визуальной составляющей: необходимо было подготовить конструктив под будущую установку двух подъёмных ворот и обеспечить абсолютную визуальную чистоту линий без использования стандартных маскировочных элементов отделки.
02 / ИСХОДНАЯ ТОЧКА
До начала работ

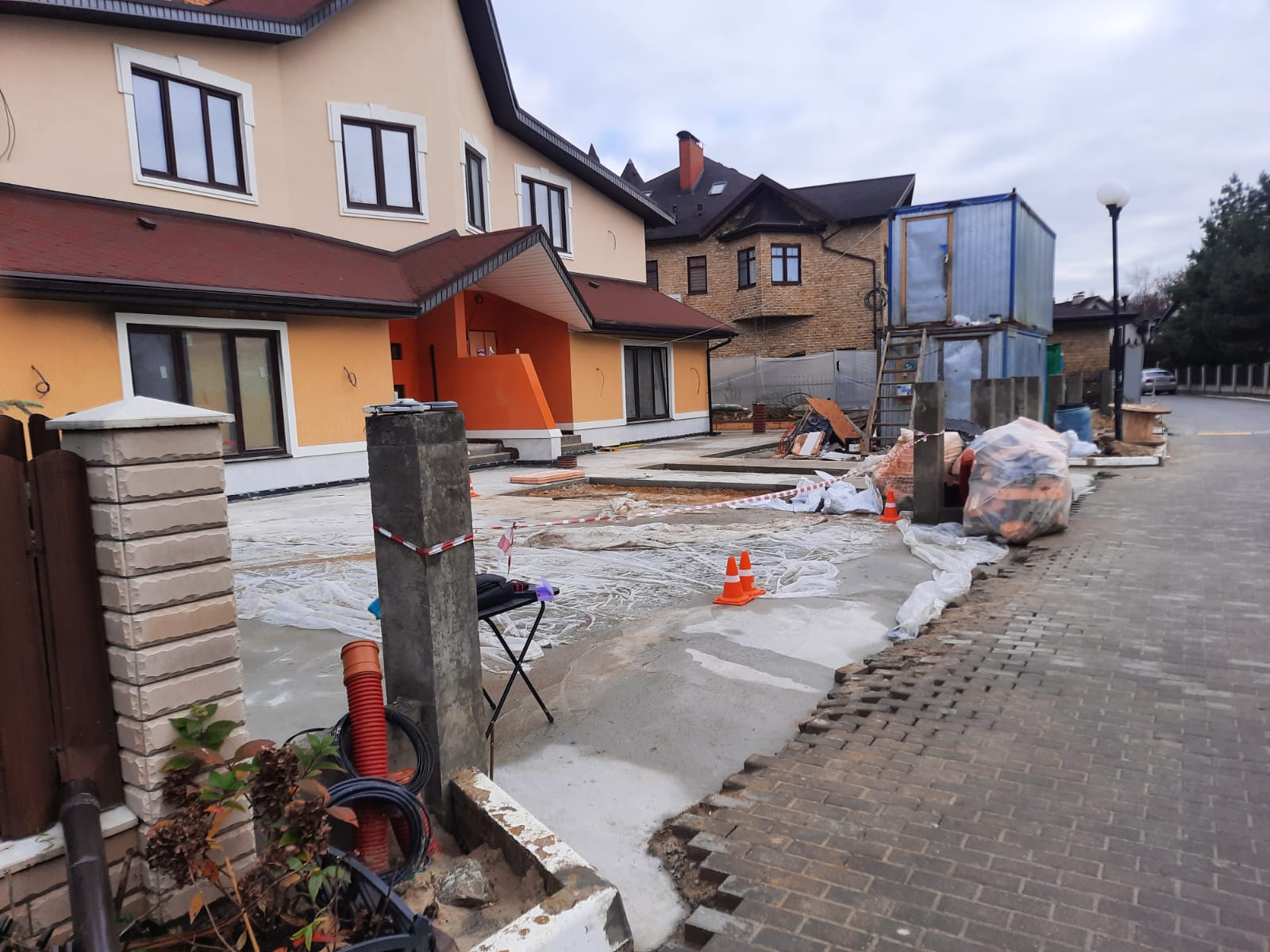

До начала монтажа площадка перед гаражом представляла собой готовое бетонное основание. Отсутствие навеса делало зону въезда уязвимой для осадков, а также не позволяло собственнику реализовать приватность территории.
Нам предстояло разработать проект, идеально интегрирующий тяжёлую металлоконструкцию в существующий ландшафт и архитектурный ансамбль основного здания, предусмотрев точечное анкерное крепление к бетонному полу.
03 / ПРОЕКТ
Чертежи и 3D-визуализация

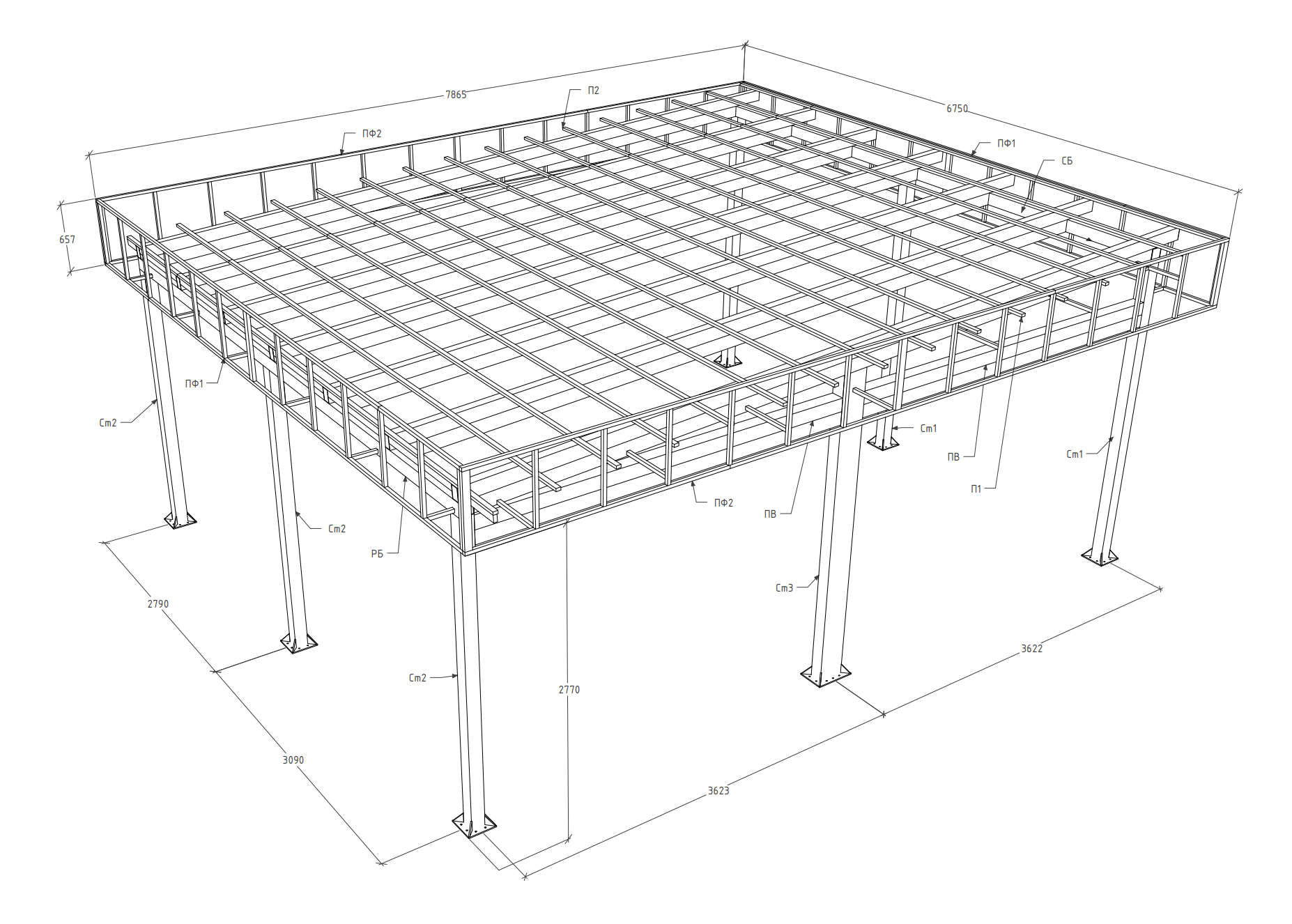

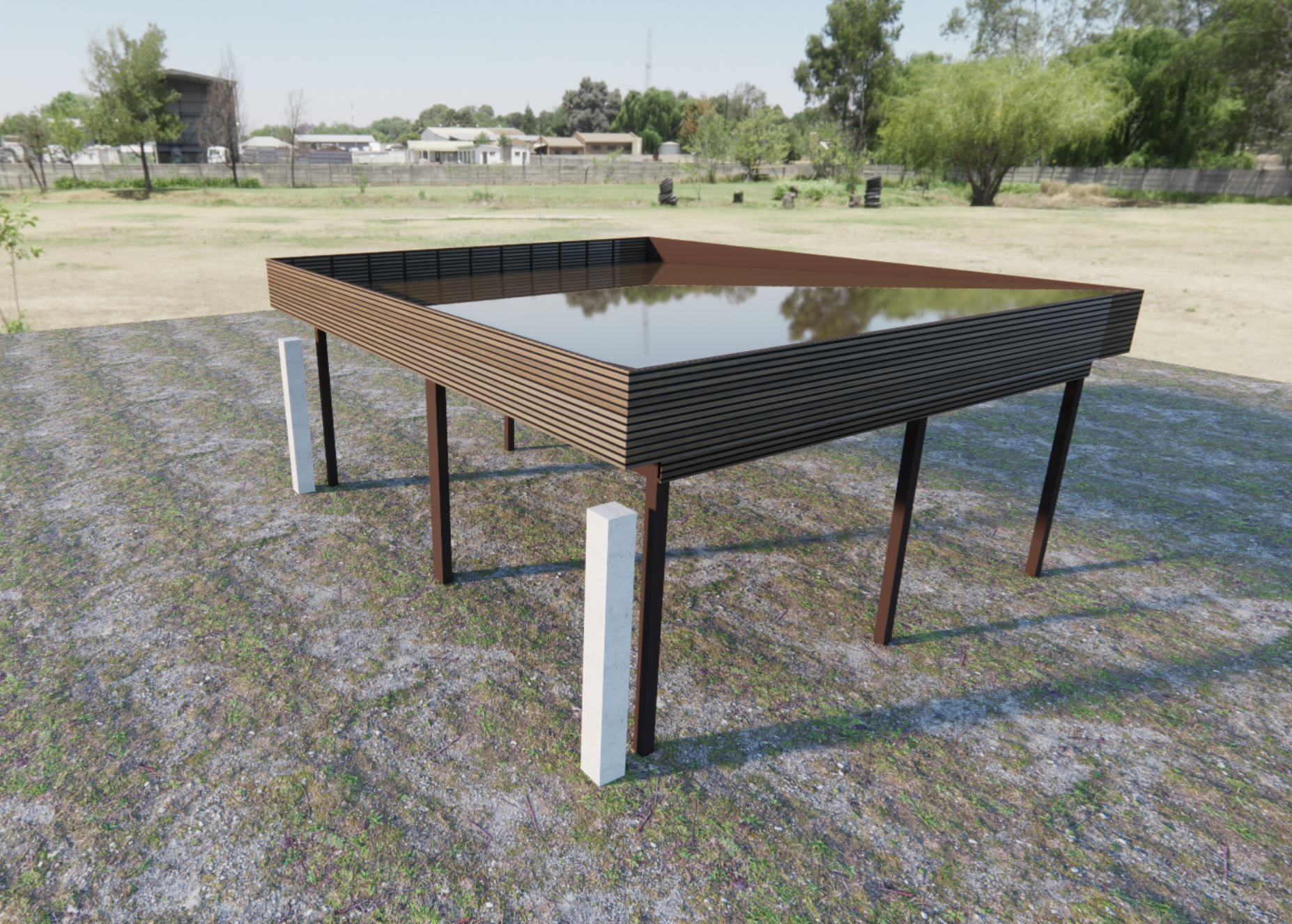

В рамках разработки рабочей документации инженеры создали комплексную 3D-модель навеса, позволившую детально рассчитать углы наклона, узлы сопряжения и раскрой материалов. Особое внимание уделили фронтальной плоскости и геометрии четырёхстороннего декоративного фриза высотой 657 мм.

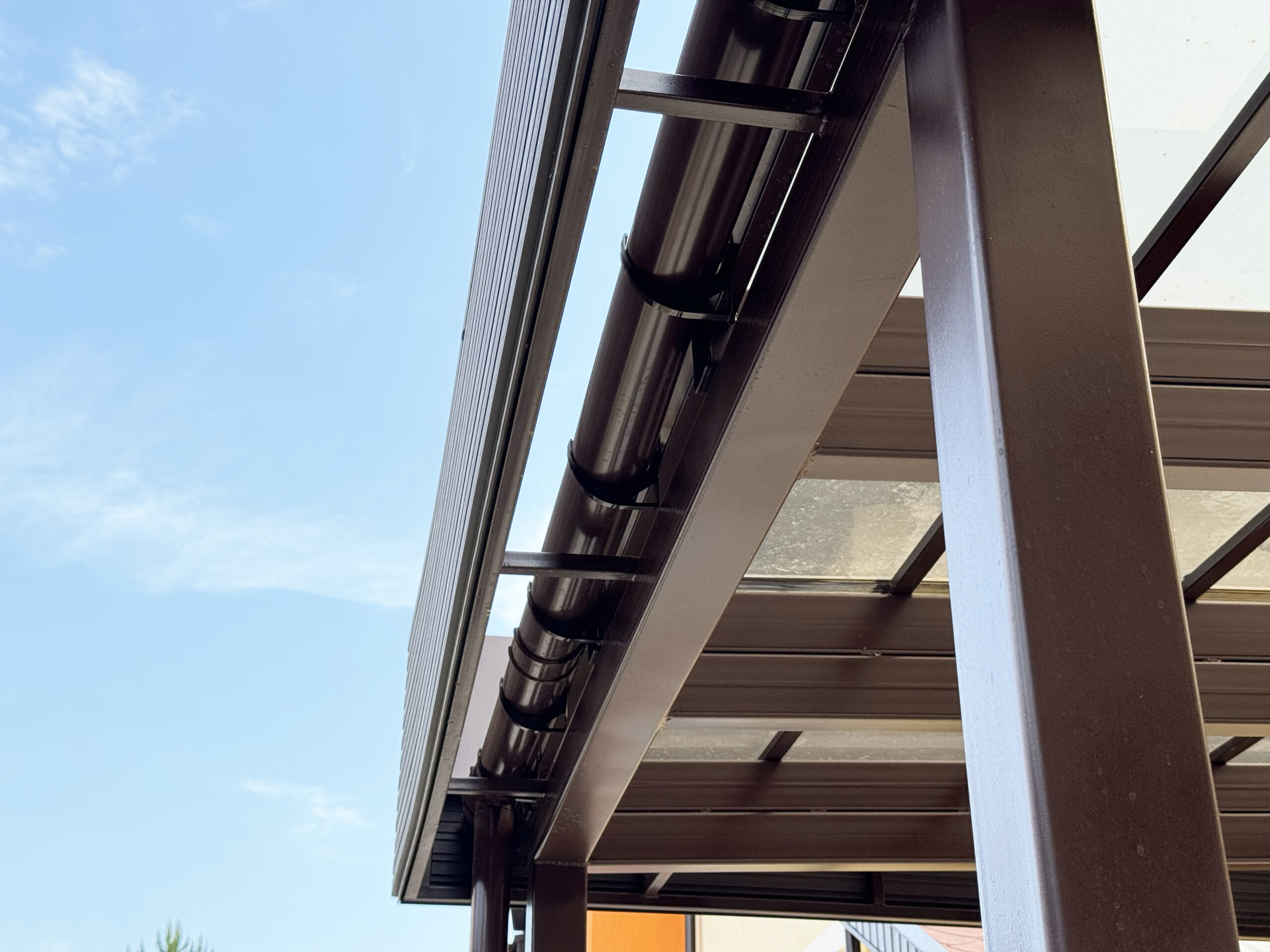

Визуализация помогла согласовать с заказчиком строгое монохромное цветовое решение: несущий металлокаркас и элементы водосточной системы окрашены в шоколадно-коричневый цвет RAL 8017, который сочетается с зашивкой фриза в оттенке Merbau.
04 / РЕАЛИЗАЦИЯ
Инженерное решение
Конструктив навеса рассчитан на снеговые нагрузки IV района — до 280 кг/м². Для будущей установки двух независимых подъёмных ворот в фасадной части применена единая центральная стойка повышенной прочности сечением 240×120×5 мм. Остальной каркас опирается на стойки 120×120×4 мм высотой 3285 мм.

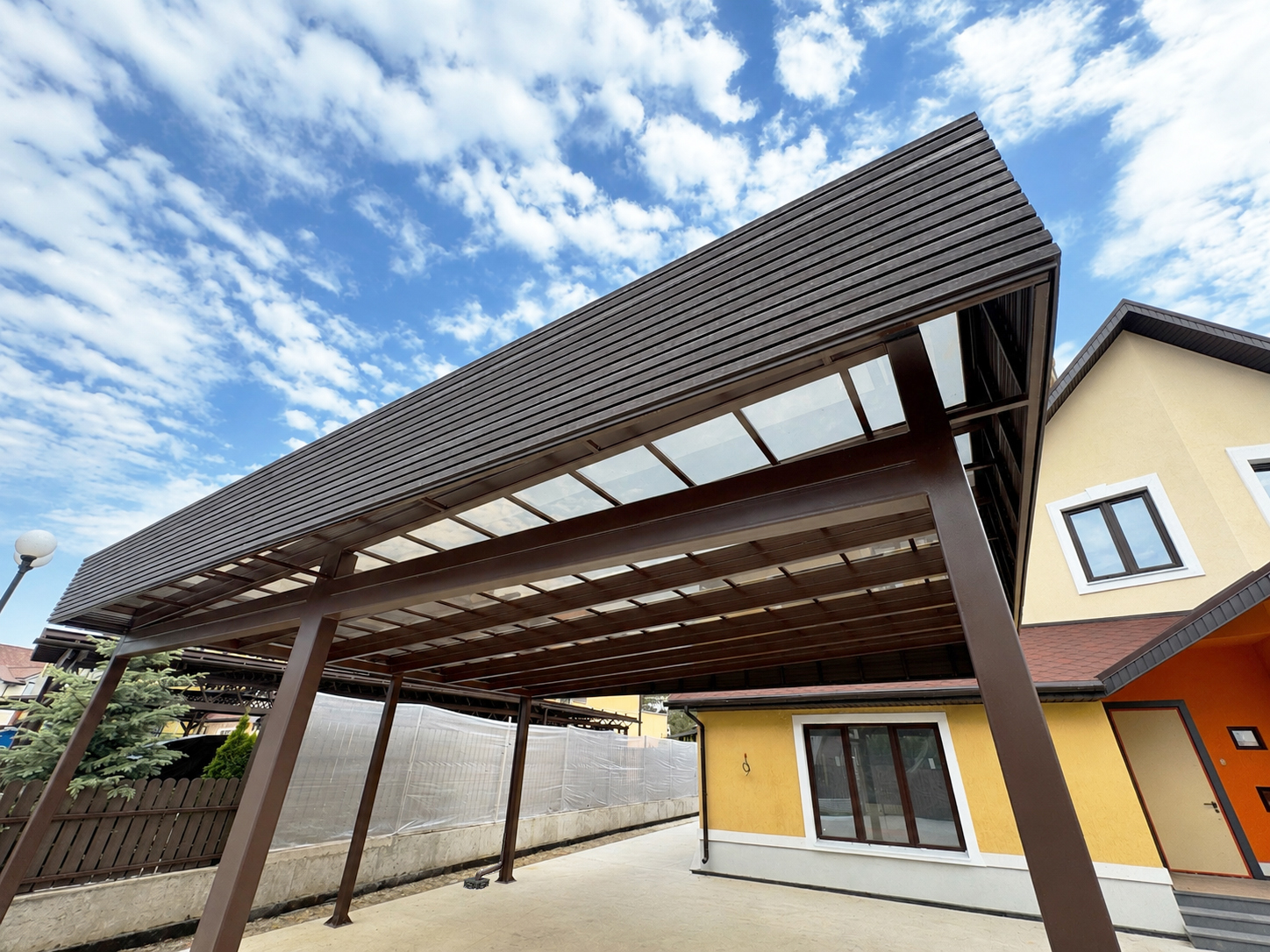

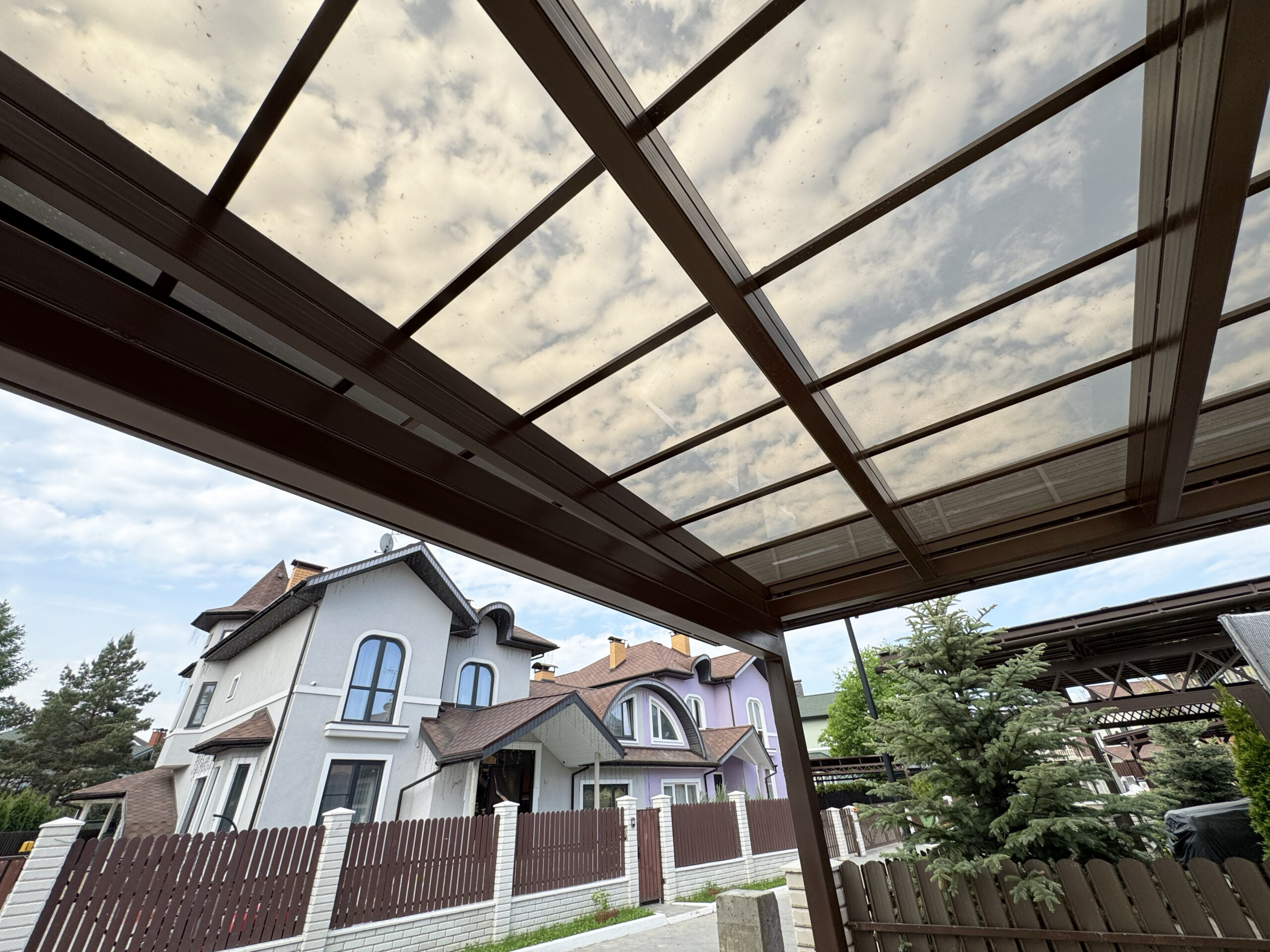

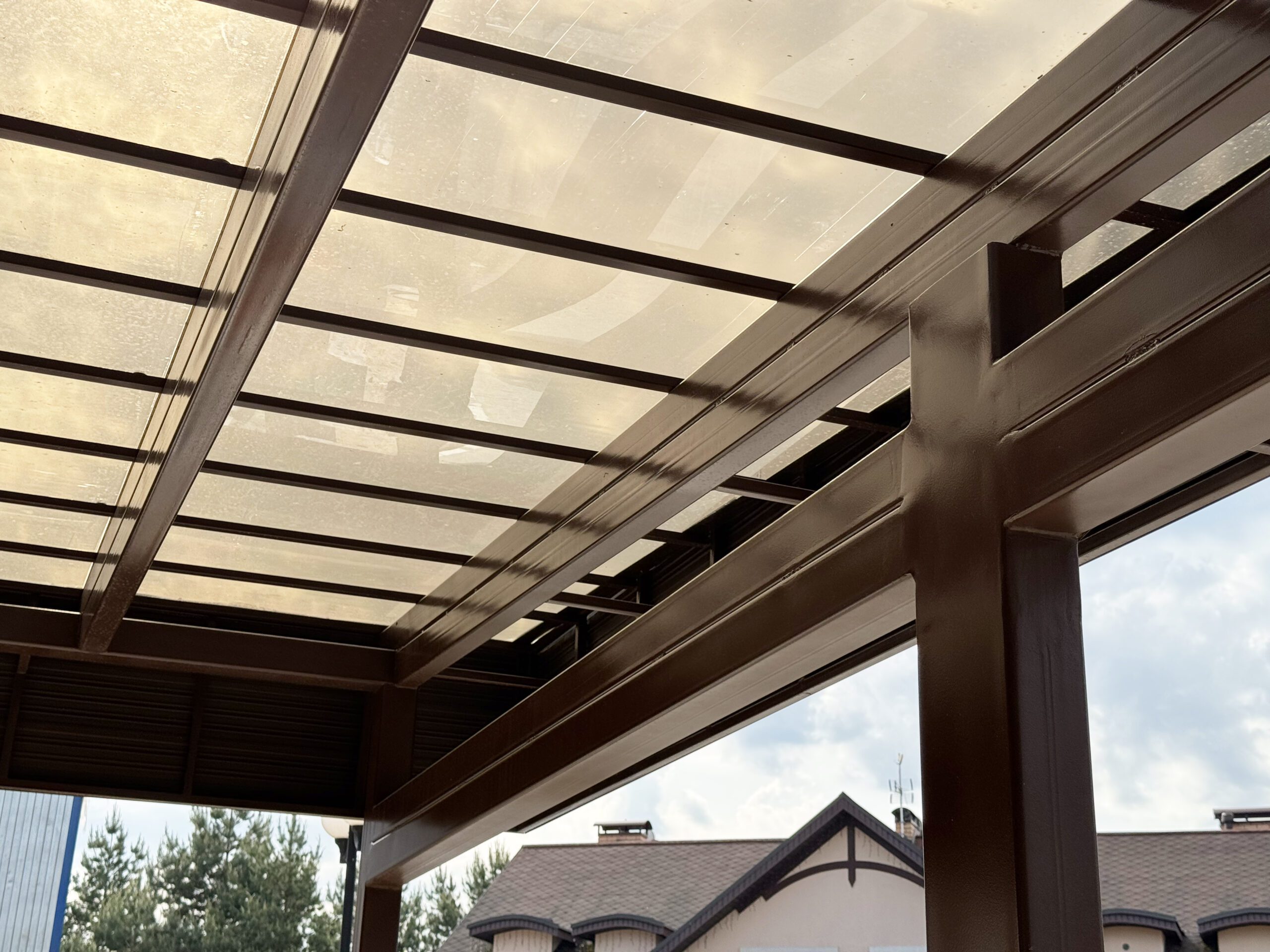

Система закреплена на бетонном основании массивными опорными пластинами и анкерными болтами Ø12×150 мм. Стропильная система выполнена из труб 240×80×7 мм. Кровельное покрытие — монолитный поликарбонат толщиной 5 мм в цвете «тёмная бронза», уложенный на прогоны 40×25 мм. Открытые торцы профилей герметично закрыты, а сварные швы обработаны цинконаполненным грунтом.

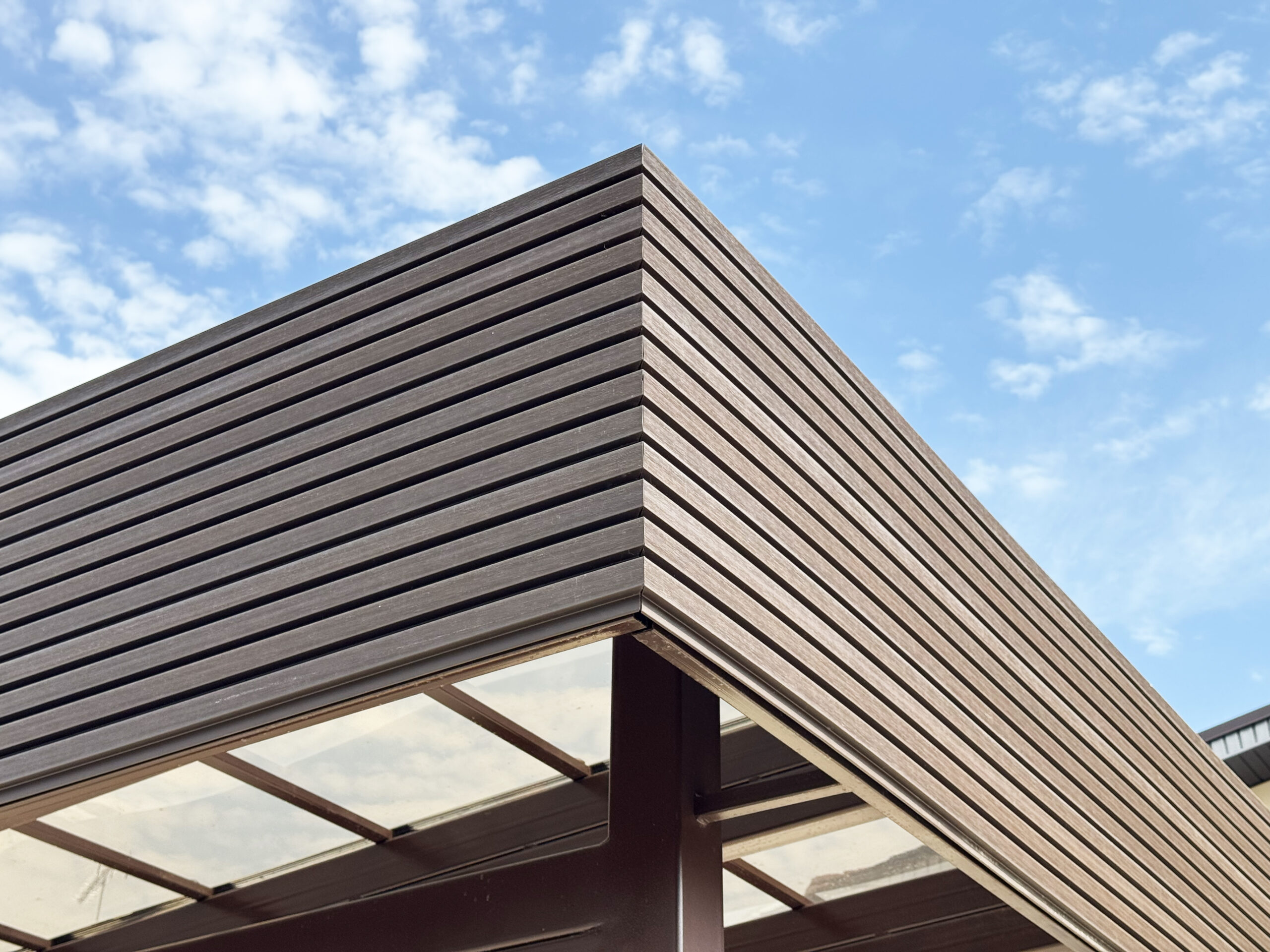

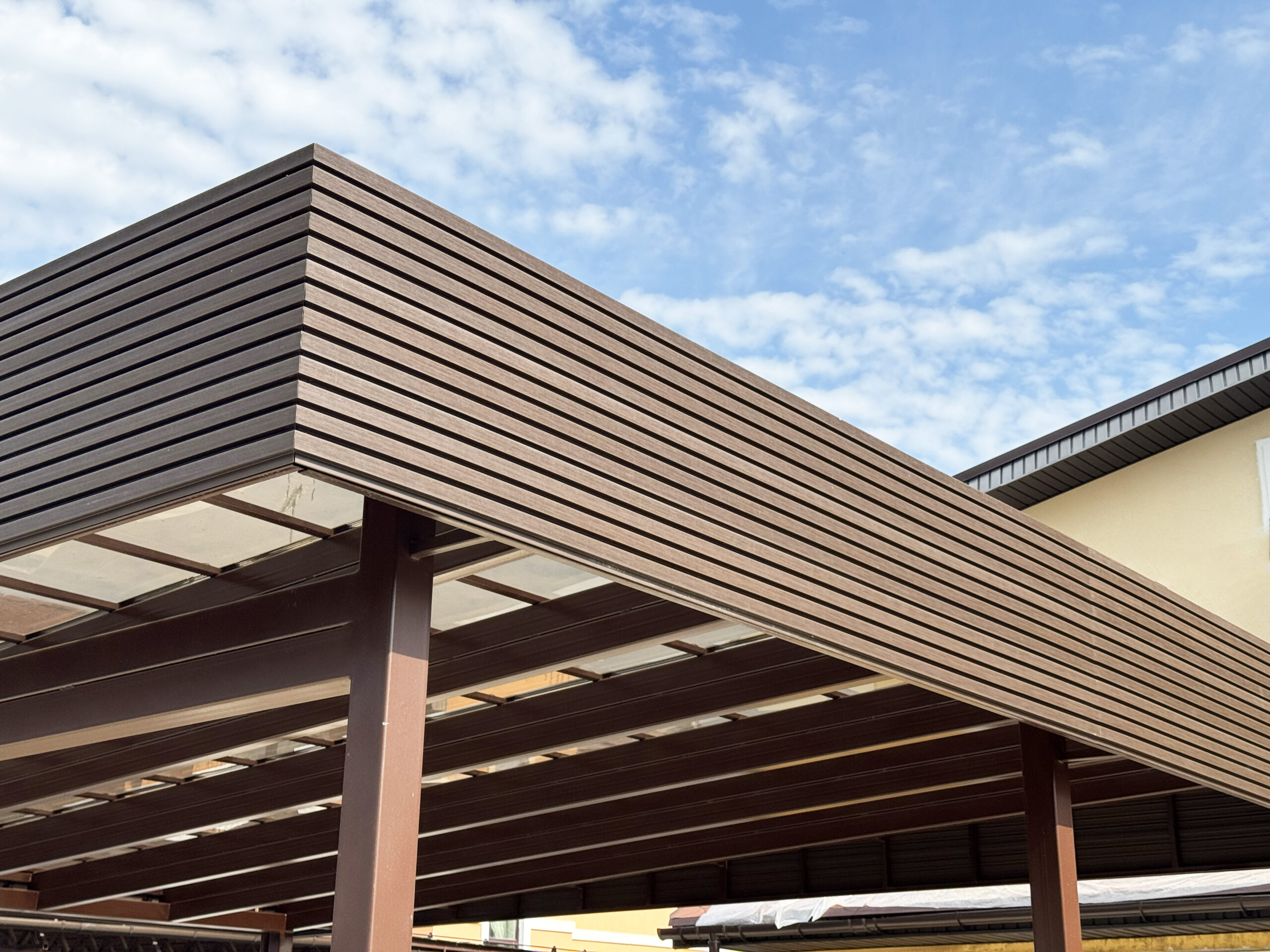

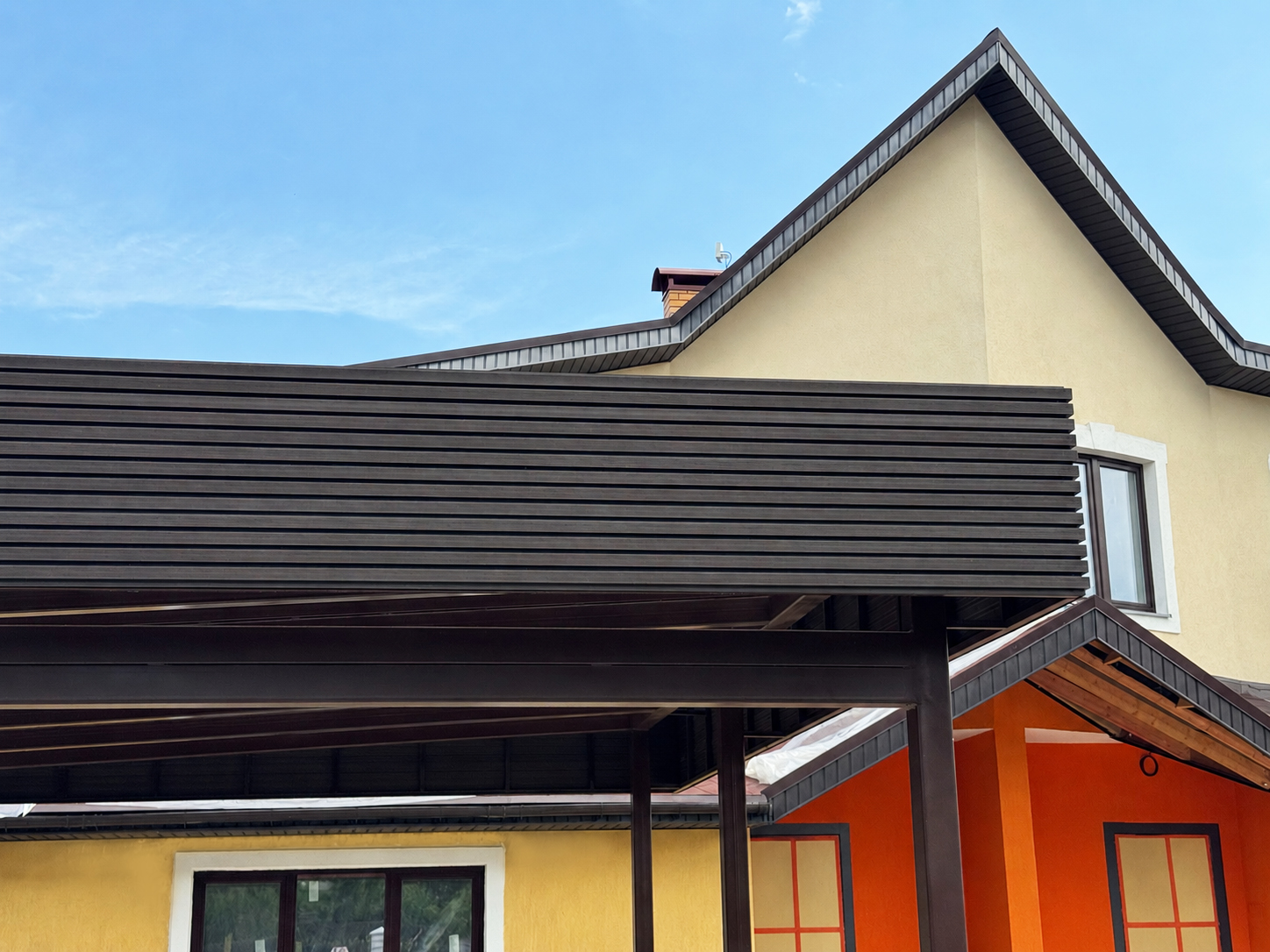

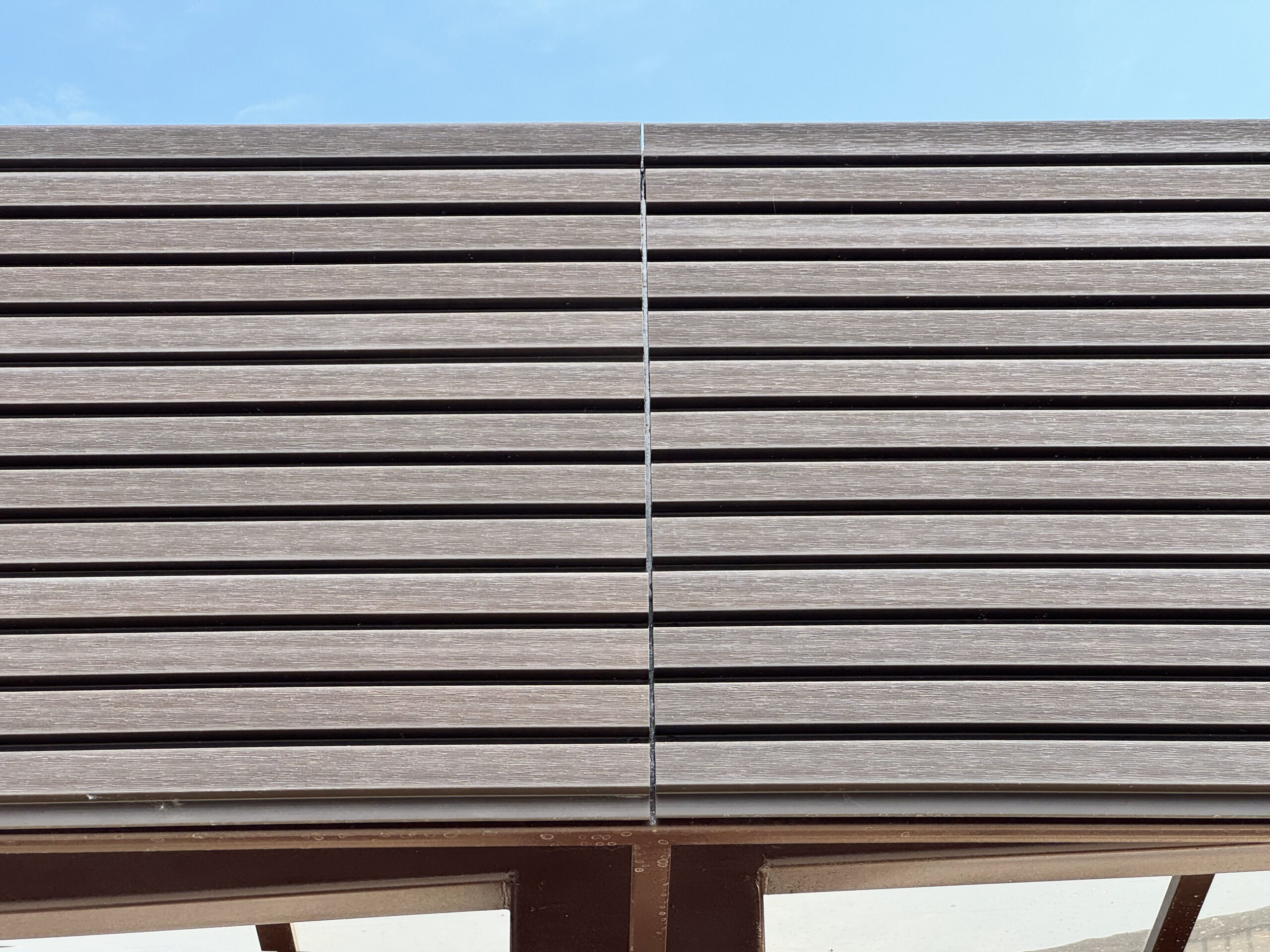

Основой четырёхстороннего фриза высотой 657 мм служит вспомогательный каркас из труб 30×30×2 мм и 60×30×2 мм. Облицовка выполнена панелями ДПК CM Wall в цвете Merbau. Торцевые стыки панелей на углах запилены строго под 45° без накладных доборных элементов и маскировочных уголков.
ПАСПОРТ ОБЪЕКТА
Параметры проекта
Ключевые размеры и решения, зафиксированные в рабочей документации.
- Размер
- 6,75 × 7,86 м
- (53 м²)
- Срок
- 30 дней
- 20 дней производство + 10 дней монтаж
- Стоимость
- 2 273 512 ₽
- Бюджет проекта на момент реализации

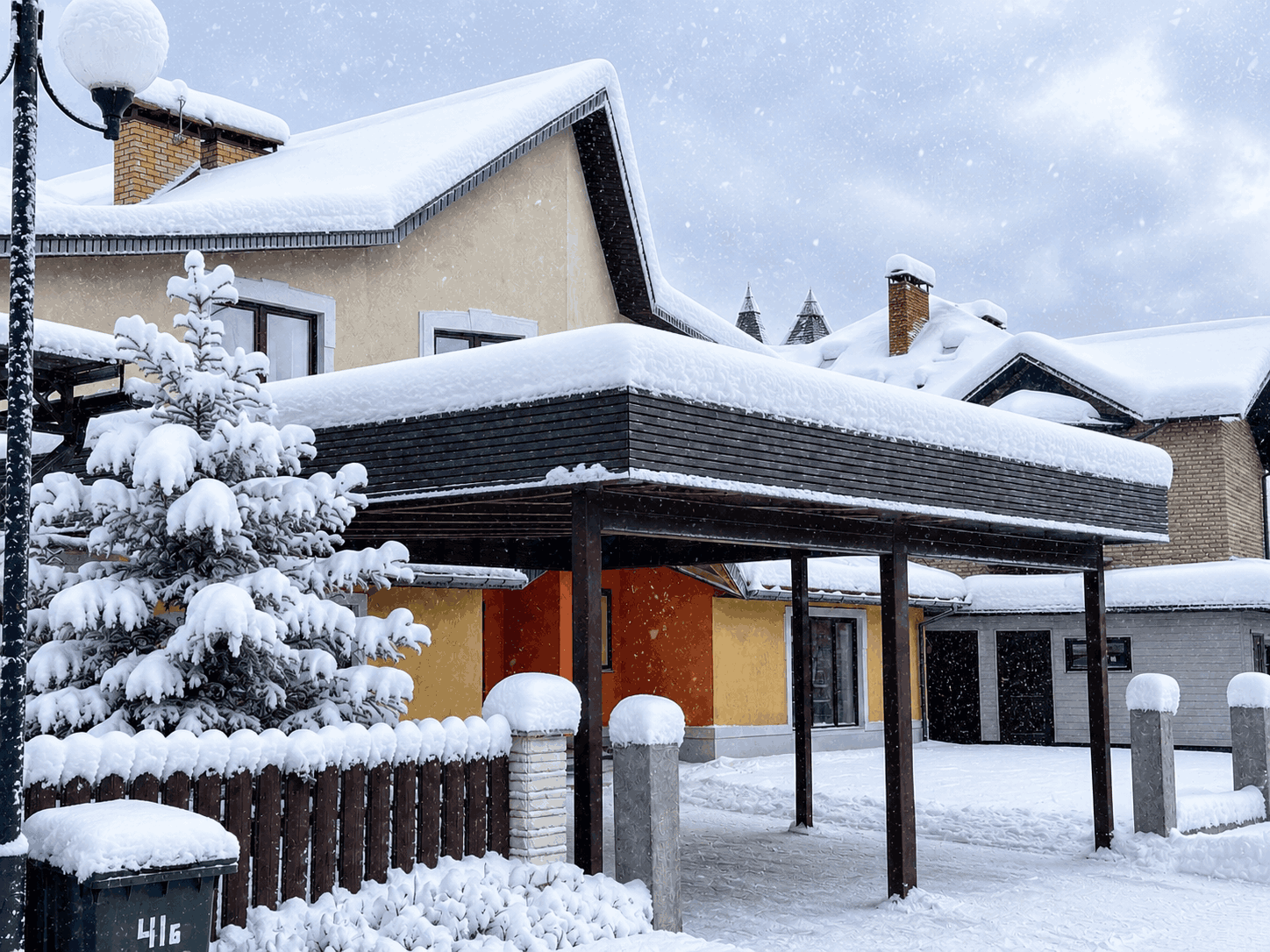

ДОПУСТИМАЯ СНЕГОВАЯ НАГРУЗКА
≈ 250–280 смсвежего снега
Мокрый весенний снег
≈ 50–55 см
Эксплуатация
Вам не придется чистить крышу
280 кг/м²
Примерно столько весит снегоход «Тайга Варяг 550».
| Элемент | Спецификация |
|---|---|
| Опорные столбы | Профильная труба 120 × 120 × 4 мм |
| Несущие балки (Ригели) | Профильная труба 120 × 120 × 6 мм |
| Стропила | Профильная труба 240 × 80 × 5 мм |
| Кровельная обрешетка | Профильная труба 40 × 25 × 2 мм |
| Центральная опора | Профильная труба 240 × 120 × 5 мм |
| Фриз из ДПК | Без накладных уголков и нащельников, все зазоры идеально подгонялись при монтаже |
Проект изнутри
Слово эксперта
Александр Мисунов
Руководитель компании
«В данном проекте я хочу выделить два решения. Во-первых, это монолитный столб вместо сваривания двух стандартных опор: единая массивная труба сечением 240×120 мм гарантирует жёсткость конструкции и чистую геометрию фасада перед будущей установкой ворот. Во-вторых, это «чистый» фриз, при обустройстве которого мы полностью отказались от накладных уголков и нащельников. Панели ДПК подгонялись вручную и запиливались строго под 45 градусов прямо на объекте, что позволило добиться идеального схождения граней на углах.»
