Строительство навеса в стиле хай-тек с хозблоком
Посёлок Минвнешторга, район Внуково, Москва

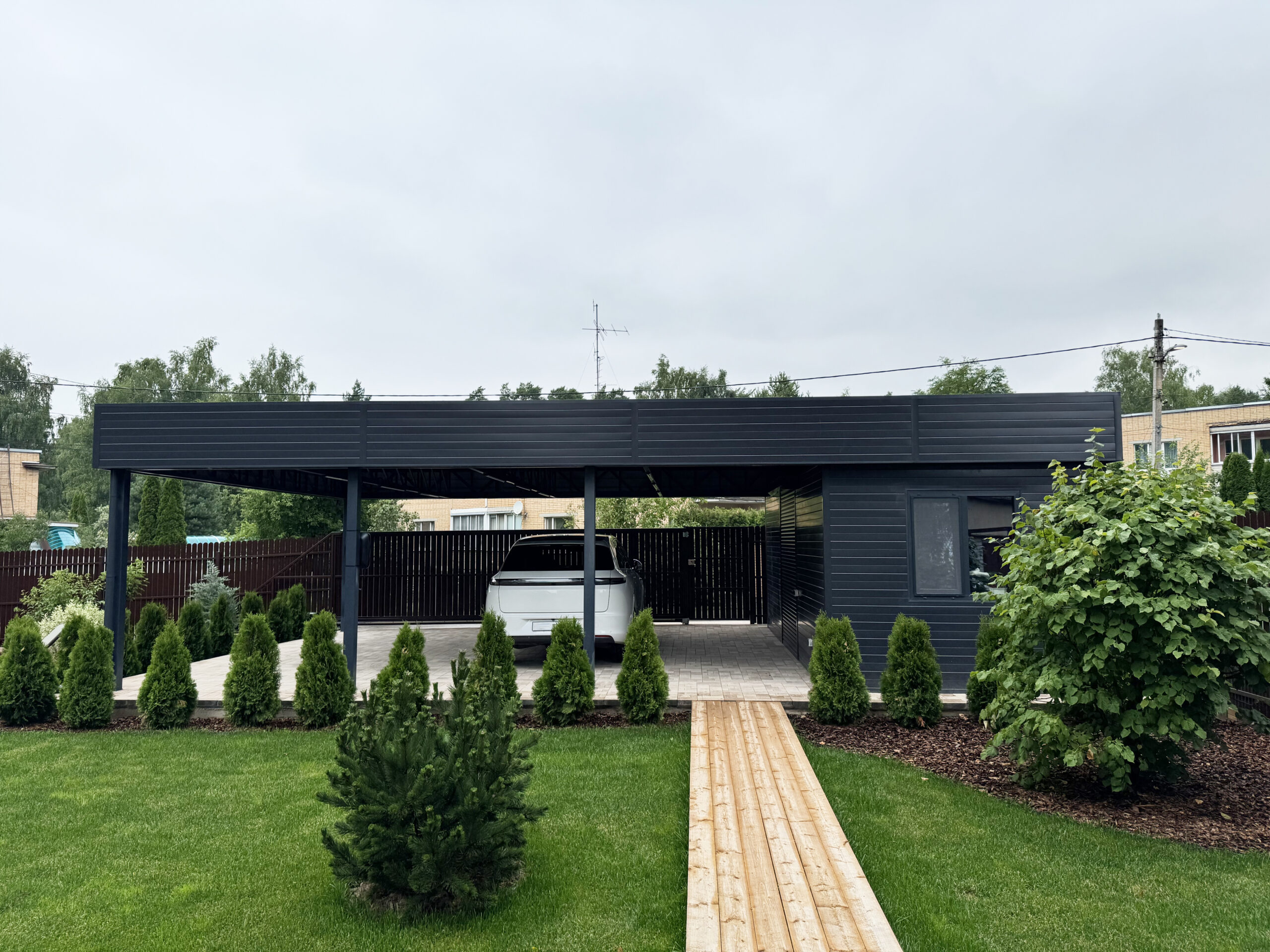

Фотография 1 из 7: Общий вид навеса с хозблоком
Как мы объединили просторный навес и полноценный хозблок в едином архитектурном стиле
01 / КОНТЕКСТ
Задача
Перед нашей командой стояла задача спроектировать и построить просторный односкатный навес в стиле хай-тек с интегрированным хозяйственным блоком. Конструкция размером 11,3 × 7,3 метра должна была объединить защищенную парковочную зону для нескольких автомобилей и функциональное помещение для хранения инвентаря и выполнения хозяйственных работ.
Особенность проекта заключалась в том, что навес и хозблок должны были восприниматься как единое архитектурное решение. При этом заказчик хотел получить не просто место для хранения, а полностью оборудованное помещение с автоматическими рольставнями, окном, внутренним верстаком и качественной отделкой, сохранив лаконичный внешний вид всей конструкции.
02 / ИСХОДНАЯ ТОЧКА
До начала работ

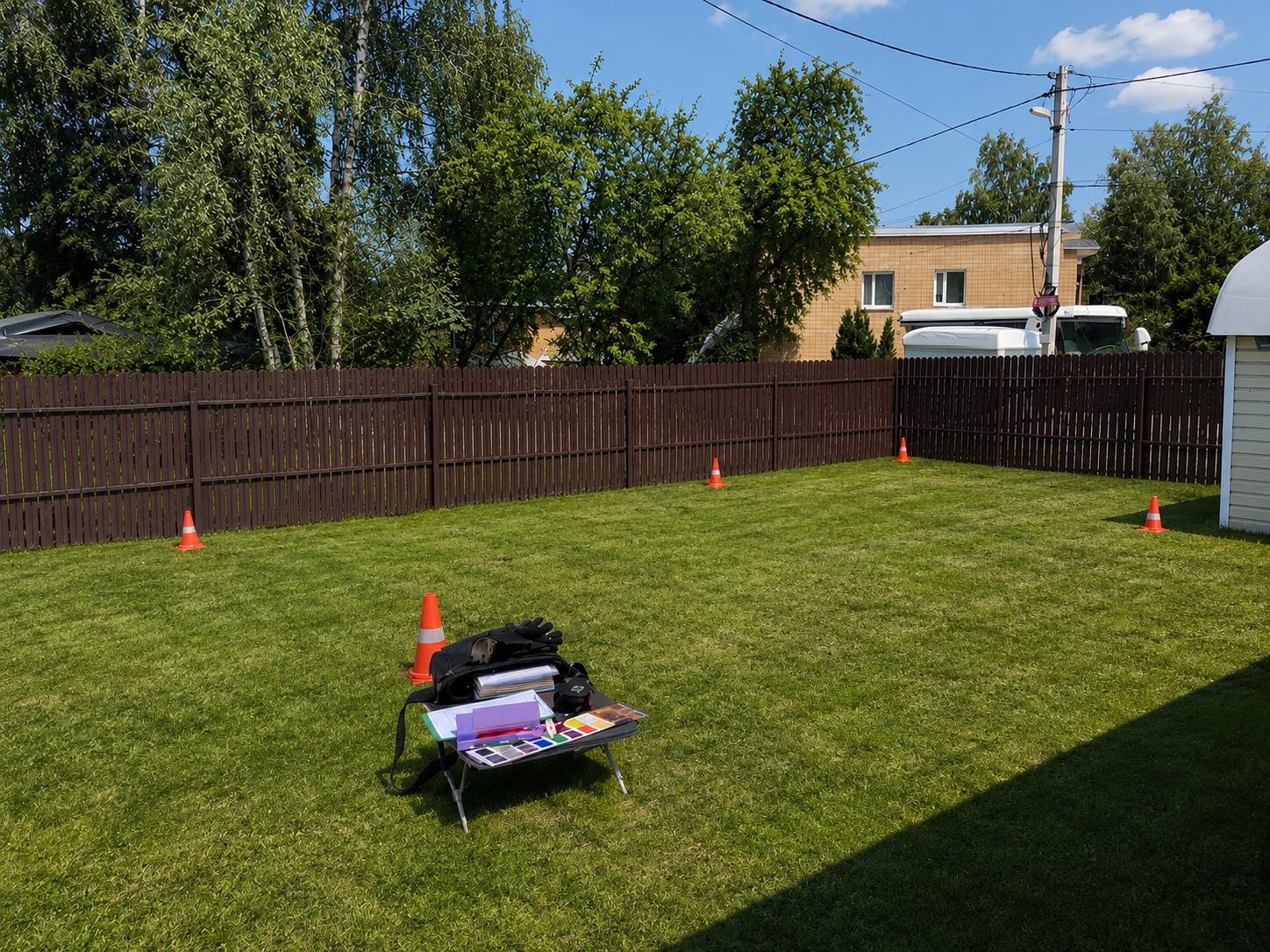

До начала строительства участок представлял собой свободную площадку без навеса и хозяйственных построек. Предстояло создать функциональное пространство, которое объединит парковочную зону и хозблок, сохранив современный внешний вид и удобство ежедневной эксплуатации.
03 / ПРОЕКТ

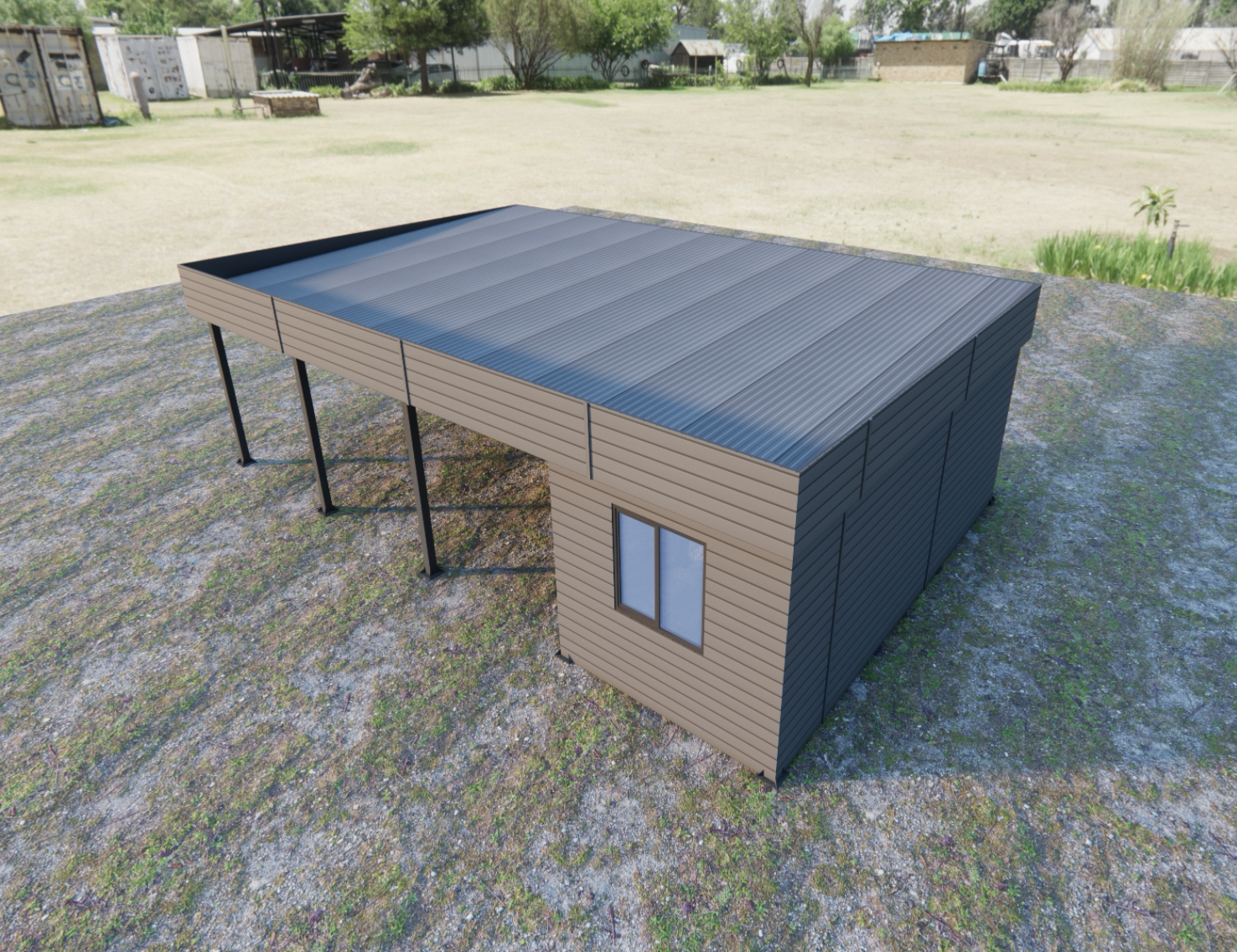

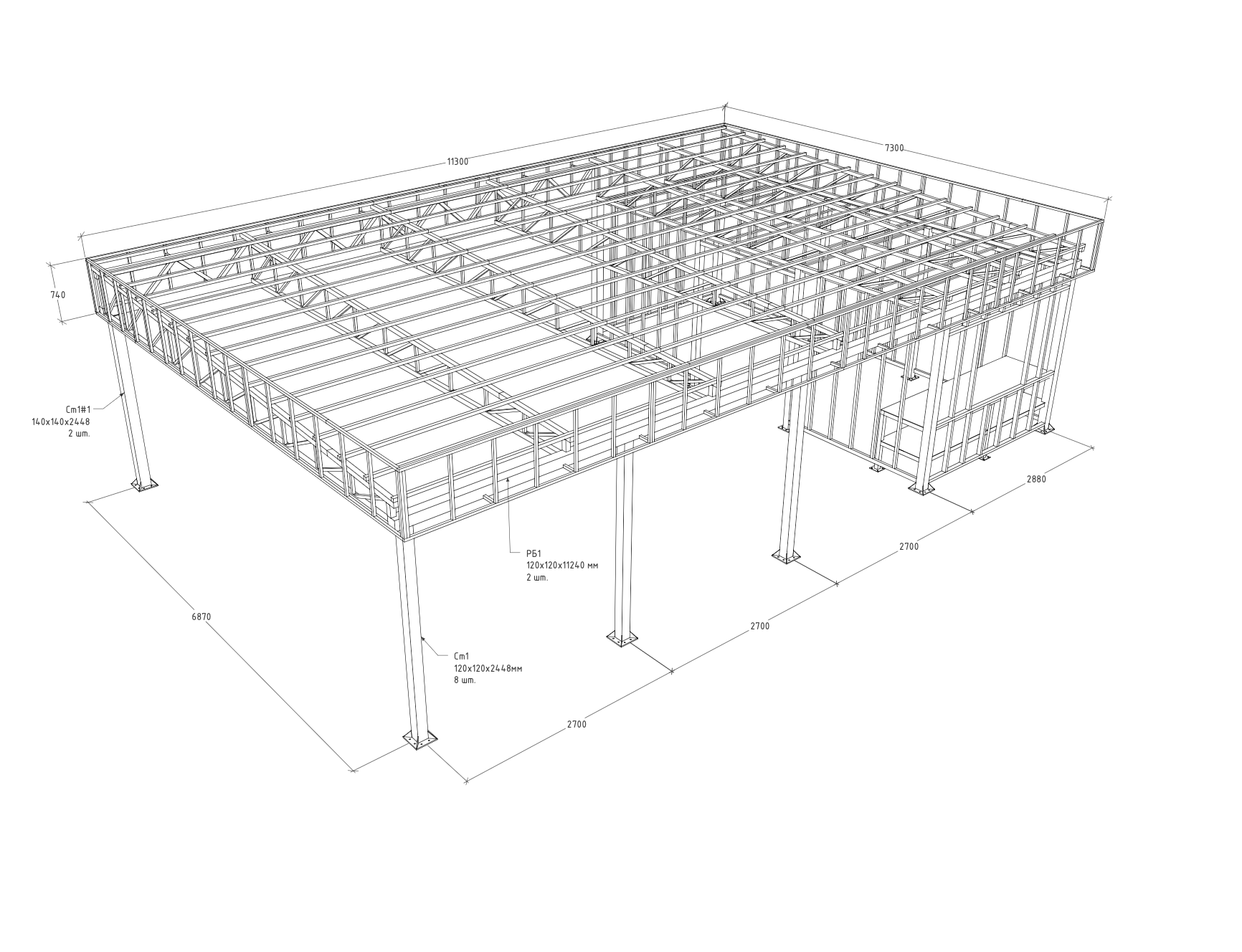

Чертежи и 3D-визуализация
Перед запуском производства инженеры подготовили рабочую документацию и разработали детальную 3D-модель будущего объекта. Это позволило заранее рассчитать геометрию навеса и хозблока, расположение несущих элементов, фриза высотой 740 мм, кровли с уклоном 2,8°, а также согласовать внешний вид отделки, цвет металлокаркаса RAL 7024 и оформление всех фасадов еще до начала изготовления конструкции.
04 / РЕАЛИЗАЦИЯ
Инженерное решение

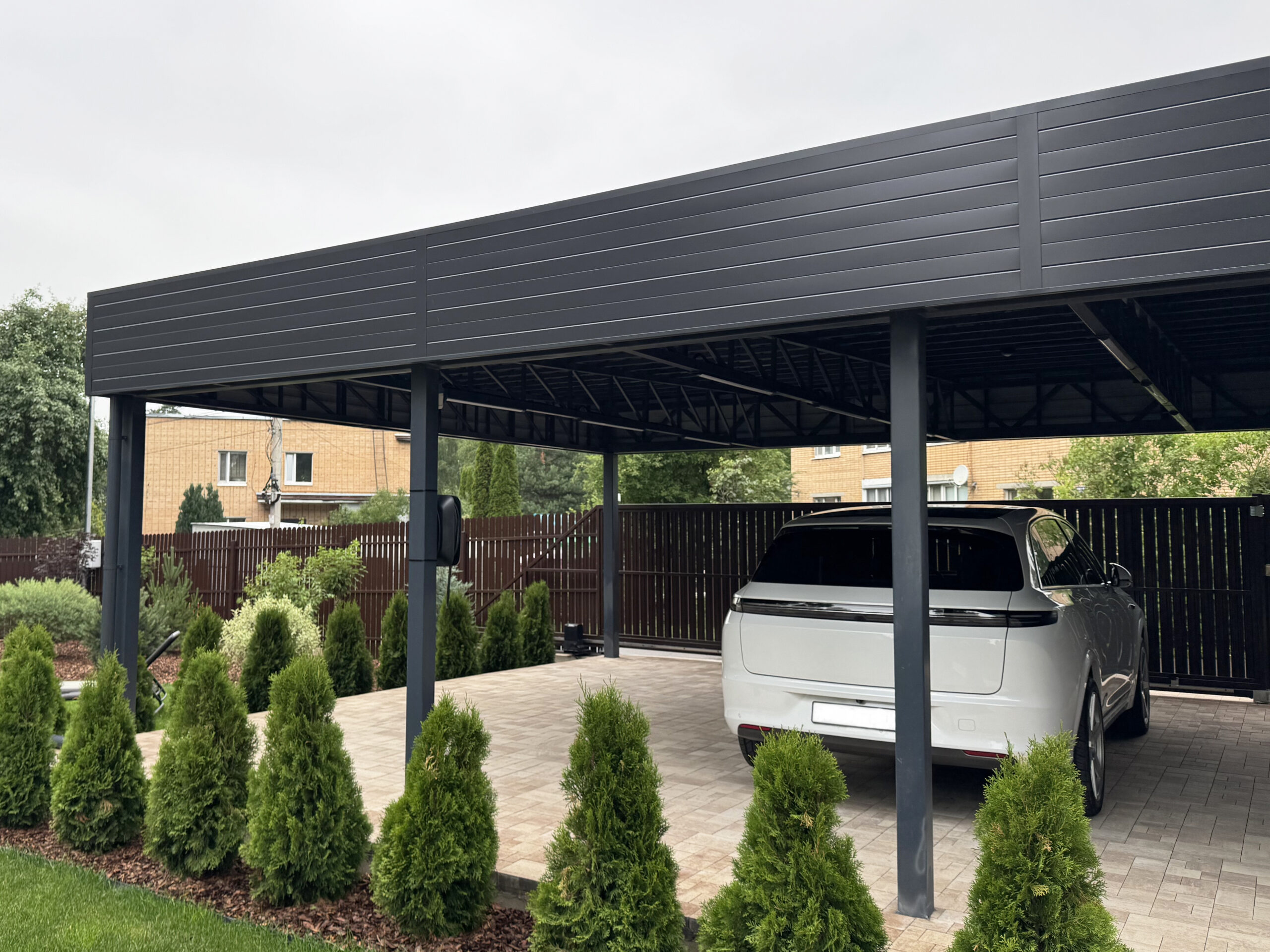

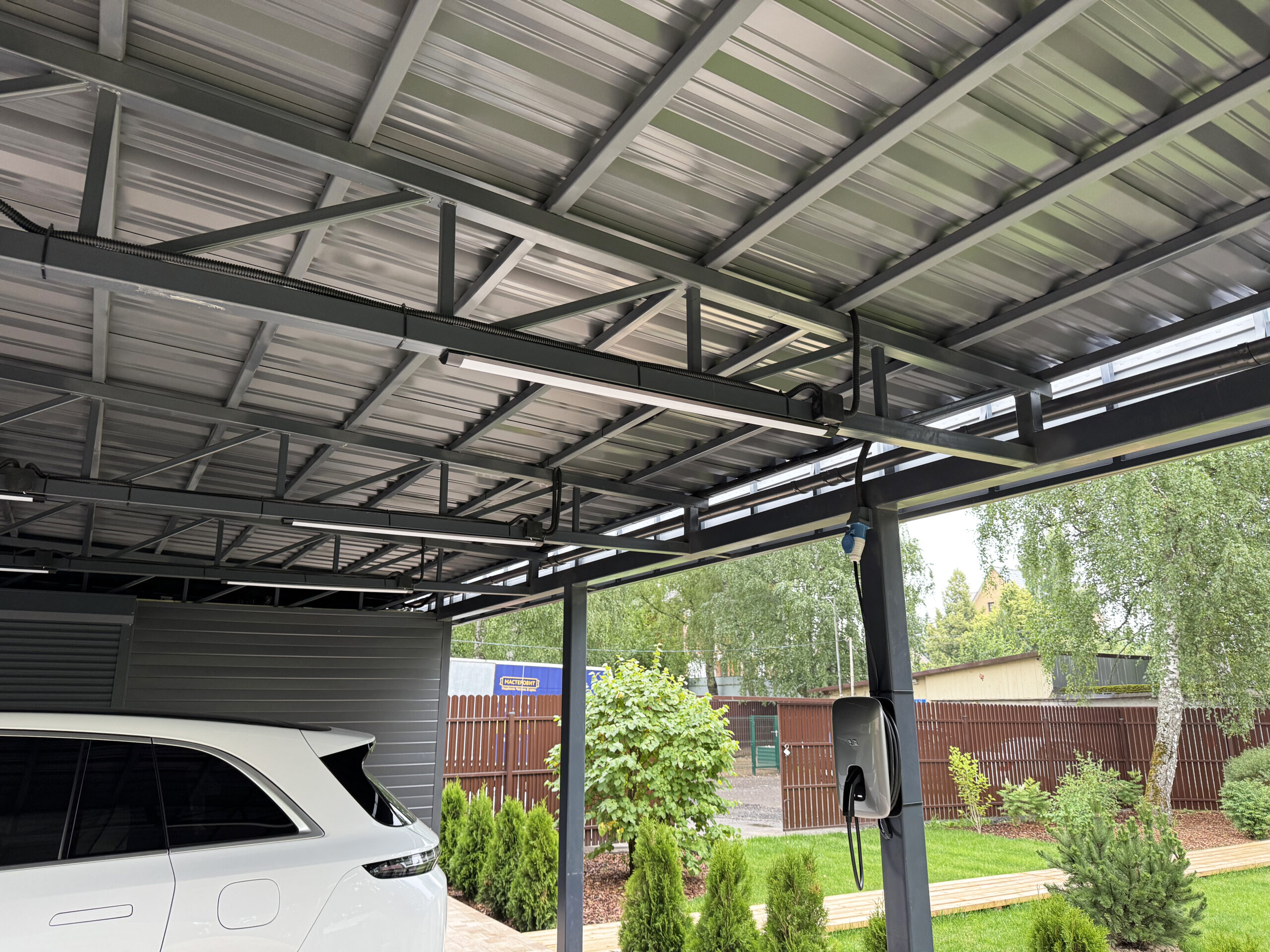

Основу конструкции составляет усиленный металлический каркас на опорных стойках из профильных труб 120 × 120 мм, дополнительно усиленных стойками 140 × 140 мм в наиболее нагруженных узлах. Все опоры закреплены на существующем бетонном основании с помощью анкерных болтов, что позволило обеспечить высокую жесткость конструкции без устройства нового фундамента.

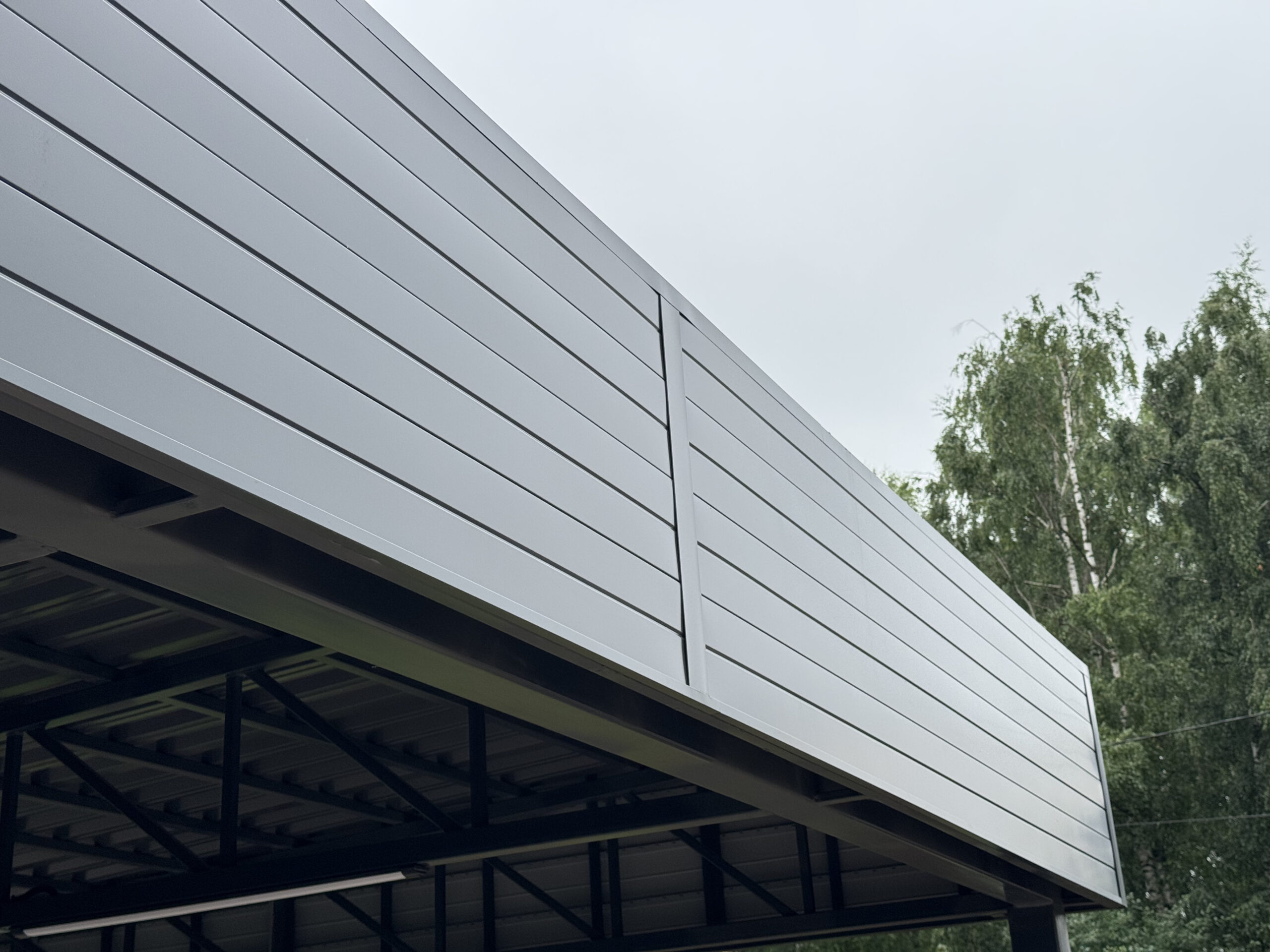

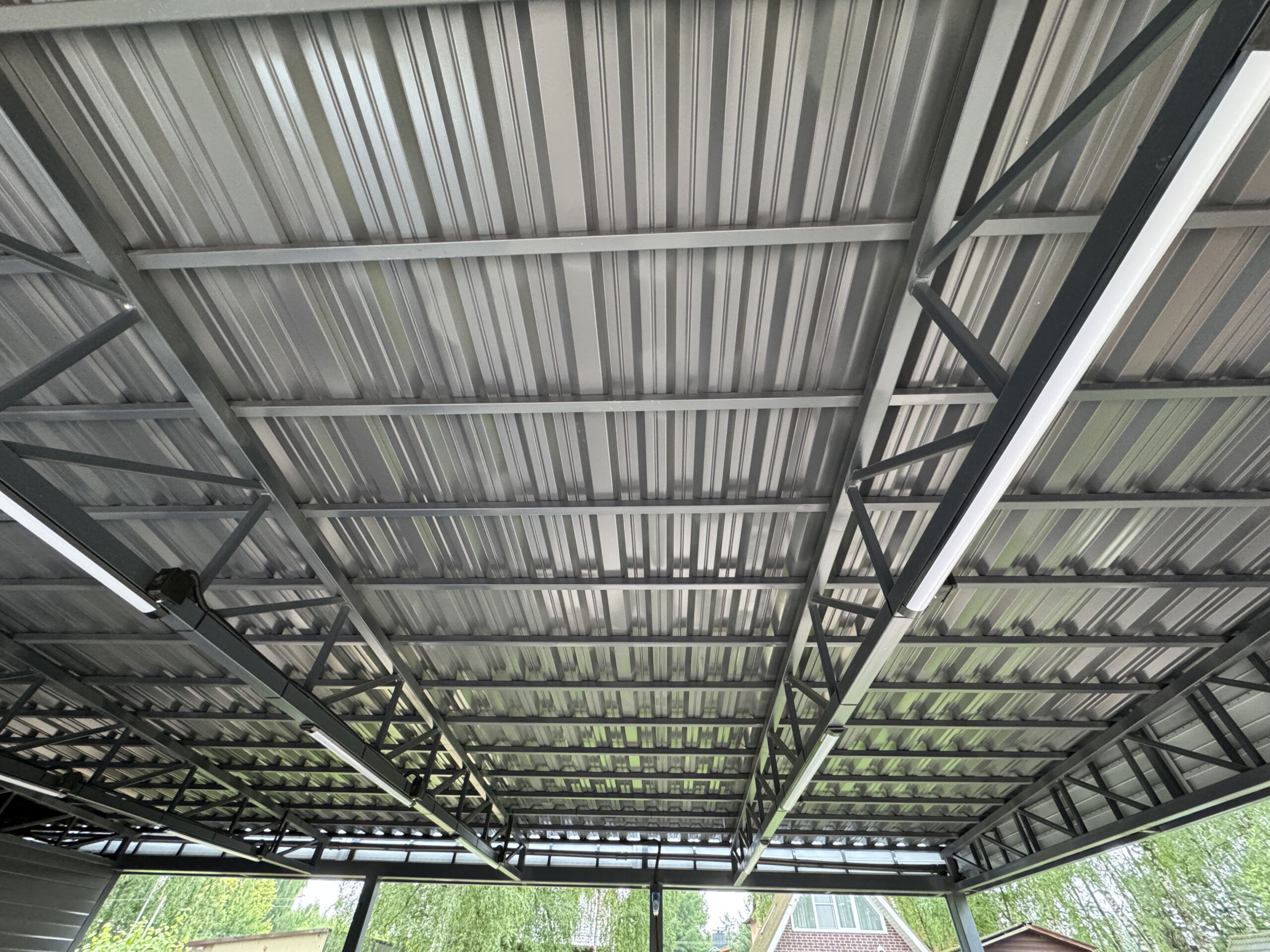

Кровля выполнена из профилированного листа НС-35 толщиной 0,7 мм с инженерно рассчитанным уклоном 2,8°, обеспечивающим эффективный отвод воды. По всему периметру навеса предусмотрен высокий декоративный фриз высотой 740 мм, который полностью скрывает конструктив кровли и придает сооружению выразительный современный силуэт.

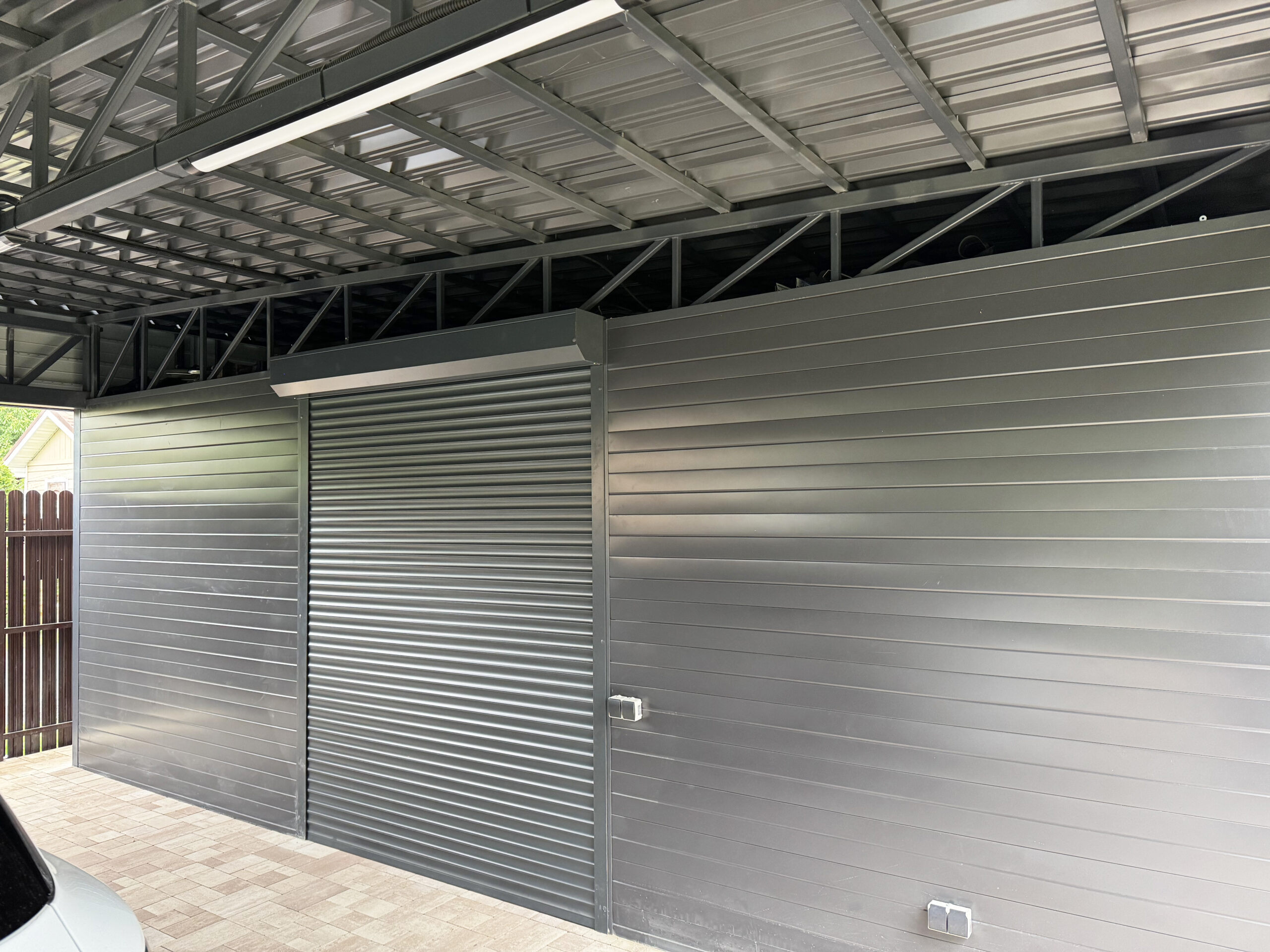

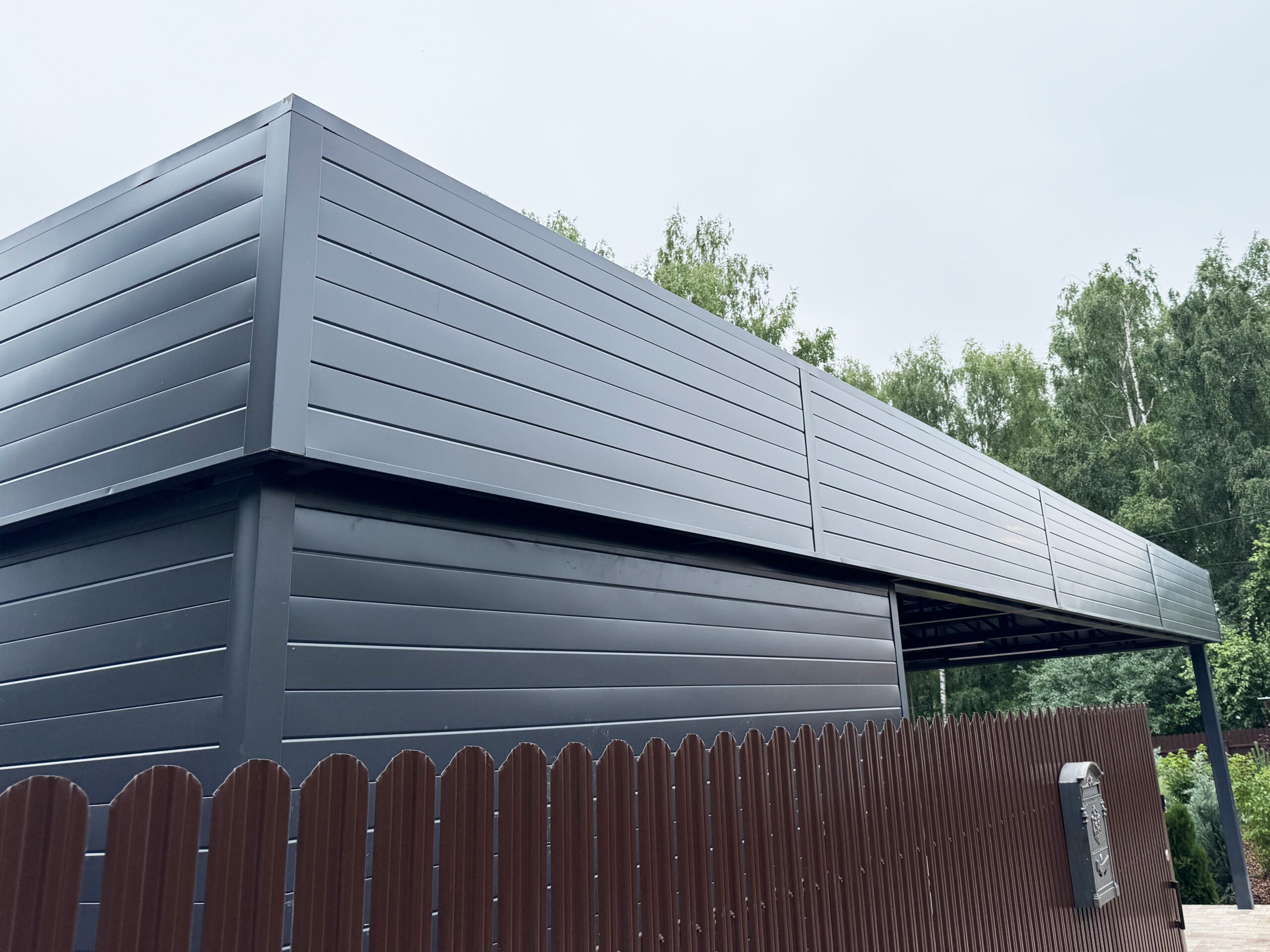

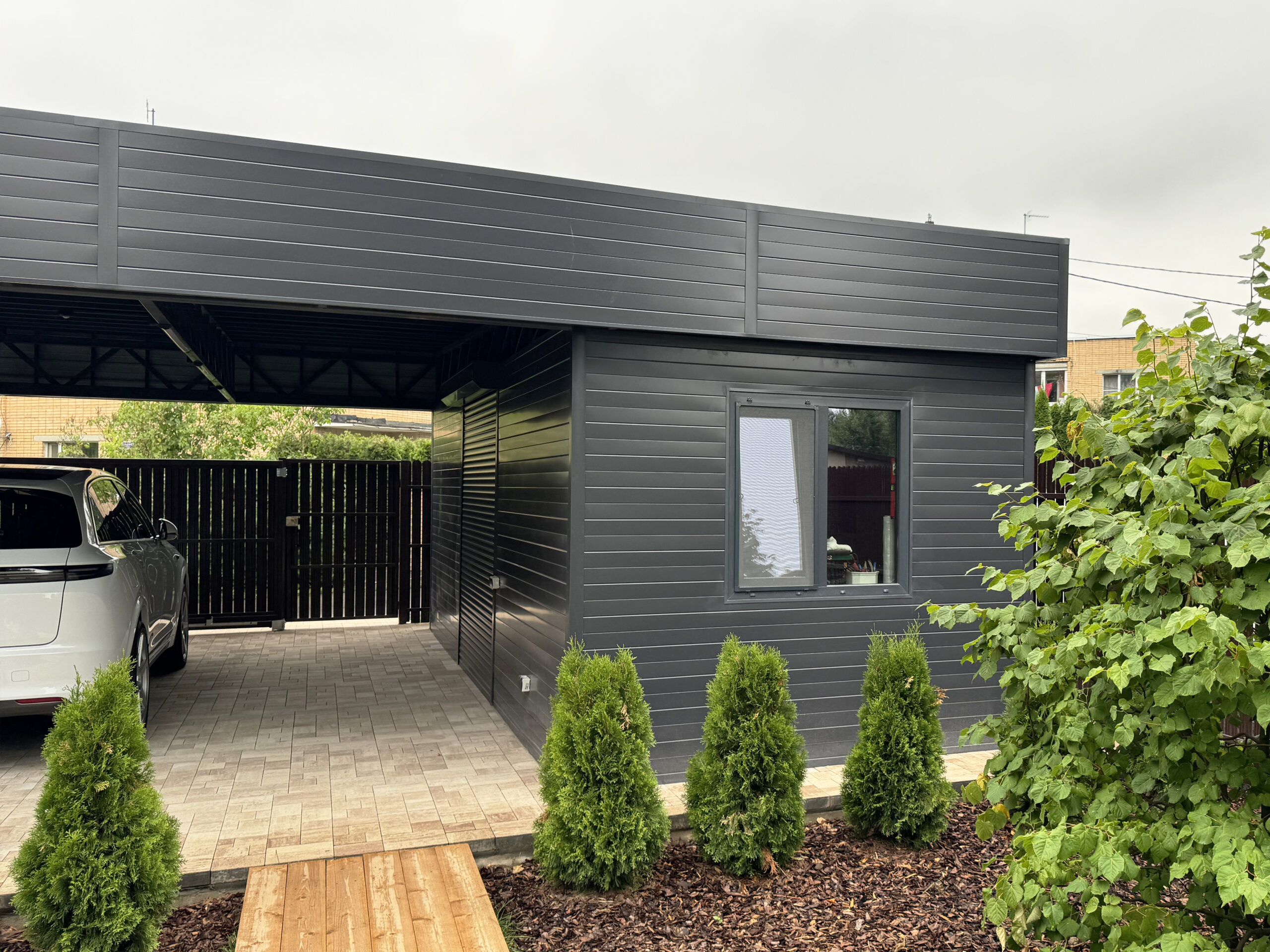

Особое внимание было уделено оснащению хозяйственного блока. Внутри предусмотрен металлический верстак для работы, установлены автоматические рольставни Alutech, окно с двусторонней ламинацией и выполнена отделка фасадов металлическим сайдингом Grand Line. После монтажа все сварные соединения обработали цинконаполненным грунтом, поврежденные участки окрасили в цвет каркаса, а открытые торцы профильных труб герметично закрыли заглушками.
ПАСПОРТ ОБЪЕКТА
Параметры проекта
Ключевые размеры и решения, зафиксированные в рабочей документации.
- Размер
- 11,3 × 7,3 м
- (82,5 м²)
- Срок
- 27 дней
- 20 дней производство + 7 дней монтаж
- Стоимость
- 2 500 000 ₽
- Бюджет проекта на момент реализации

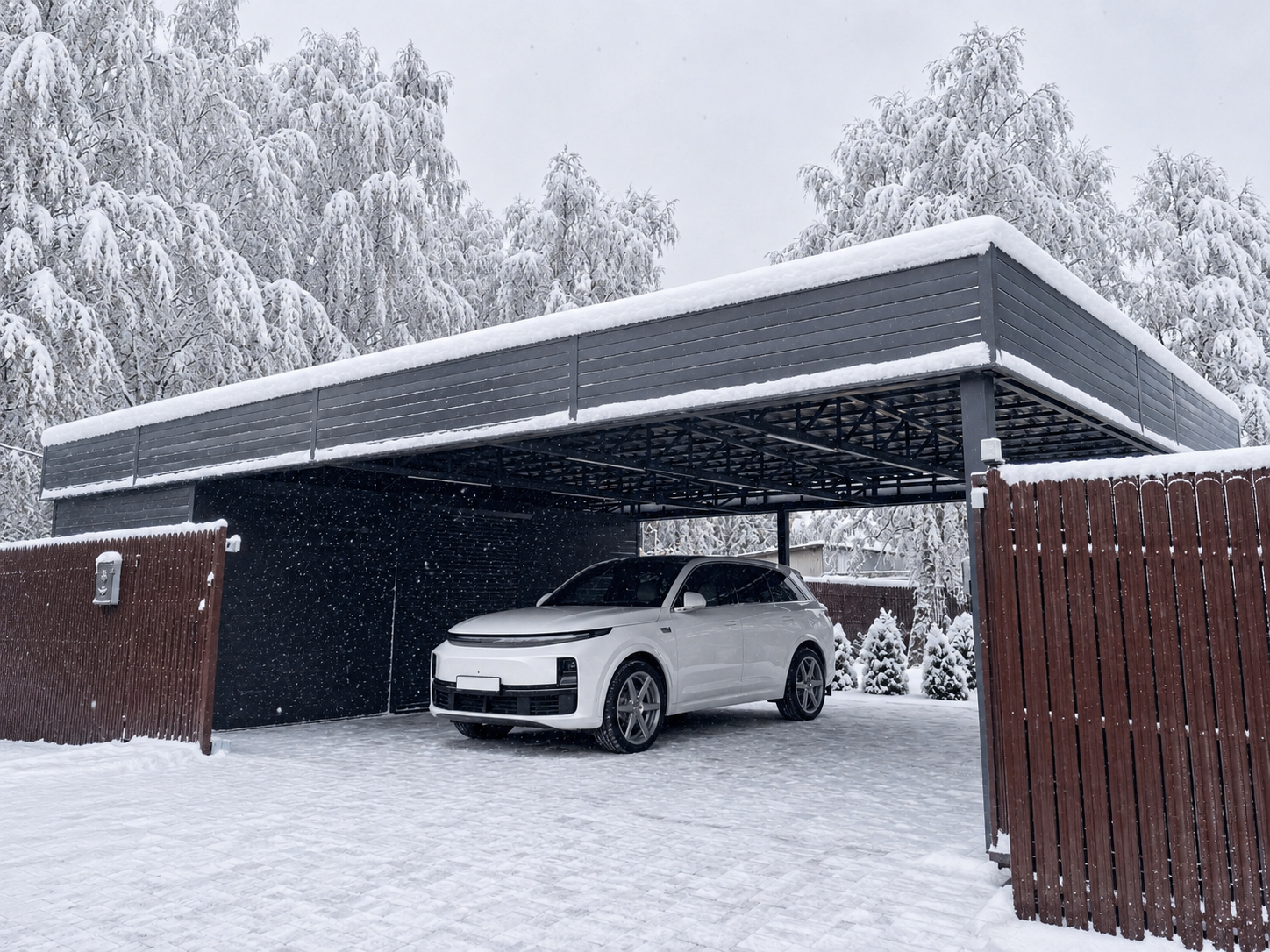

ДОПУСТИМАЯ СНЕГОВАЯ НАГРУЗКА
≈ 210–220 смсвежего снега
Мокрый весенний снег
≈ 50–65 см
Эксплуатация
Вам не придется чистить крышу
235 кг/м²
Конструкция рассчитана на снеговые нагрузки Москвы — очищать кровлю в штатных зимних условиях не требуется.
| Элемент | Спецификация |
|---|---|
| Опорные столбы | Профильная труба 120 × 120 × 4 мм |
| Несущие балки (Ригели) | Профильная труба 120 × 120 × 4 мм |
| Фермы | Пояса 60 × 60 × 3 мм; раскосы и стойки 30 × 30 × 3 мм |
| Кровельная обрешетка | Профильная труба 40 × 40 × 3 мм |
Проект изнутри
Слово эксперта
Александр Мисунов
Руководитель компании
«Главная особенность этого проекта — сочетание большой парковочной зоны и полноценного хозяйственного блока в единой конструкции. Мы уделили особое внимание не только прочности металлокаркаса, но и удобству ежедневной эксплуатации. В результате получился современный объект, который одинаково хорошо решает задачи хранения, работы и защиты автомобилей, сохраняя при этом аккуратный и цельный внешний вид.»
