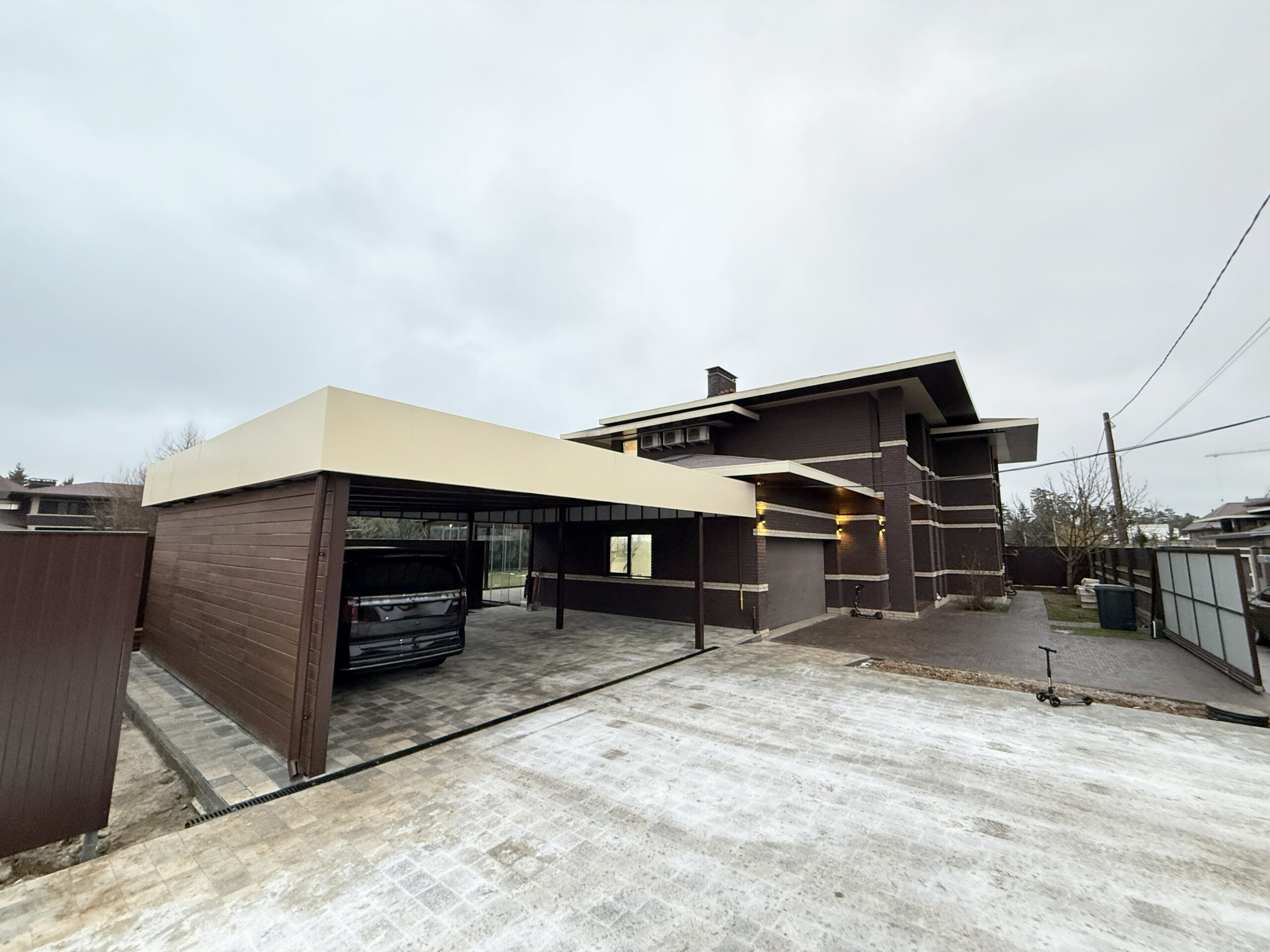

Навес хай-тек с мягкой кровлей и фризом из алюминиевого композита

СНТ «Тихая Дубрава», Одинцовский г.о.

01/08

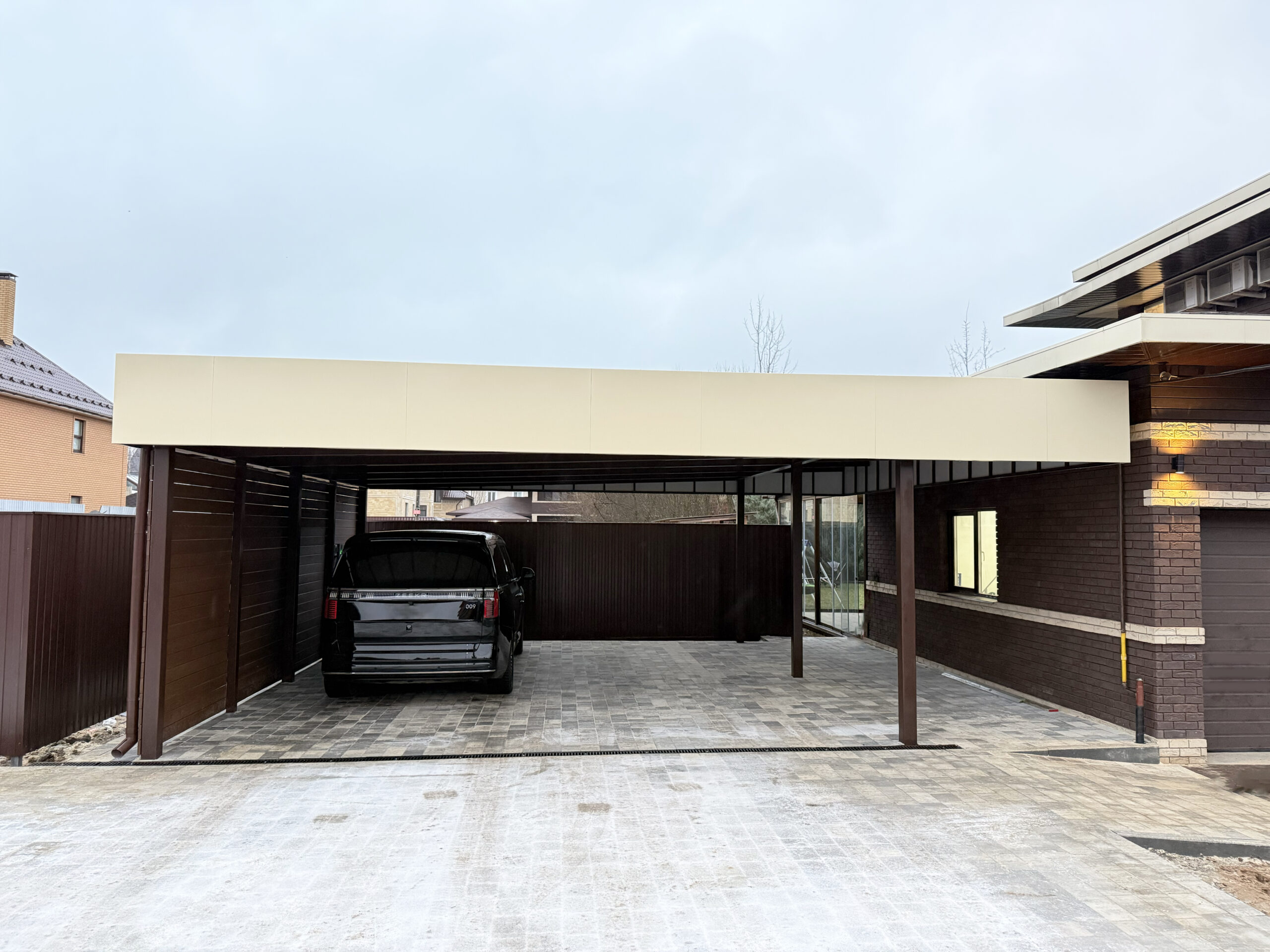

Строгие линии, безупречный результат: история создания навеса с алюминиевым фризом

01 / КОНТЕКСТ

Задача

К нам обратился заказчик после расширения своих владений — был приобретен соседний участок, который требовал комплексного благоустройства. Если основная территория дома уже была благоустроена, то новый участок представлял собой хаотичную зону без въездной группы и твердого покрытия.

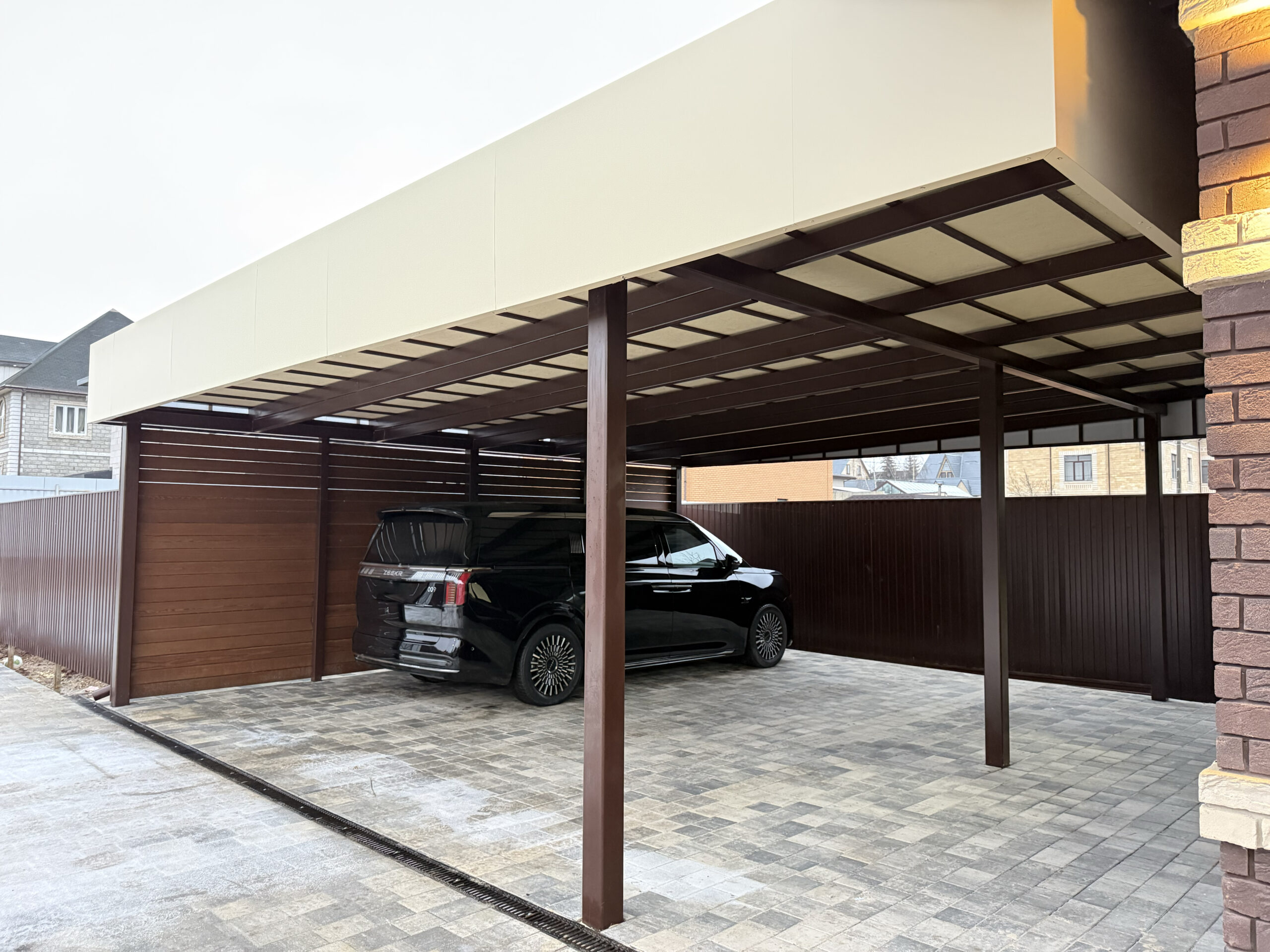

Нам требовалось не просто возвести навес на два машиноместа, а организовать с нуля всю инфраструктуру парадного въезда. Главной целью было аккуратно интегрировать навес в существующую архитектуру дома, чтобы расширенная часть участка выглядела как единый, завершенный ансамбль.

02 / ИСХОДНАЯ ТОЧКА

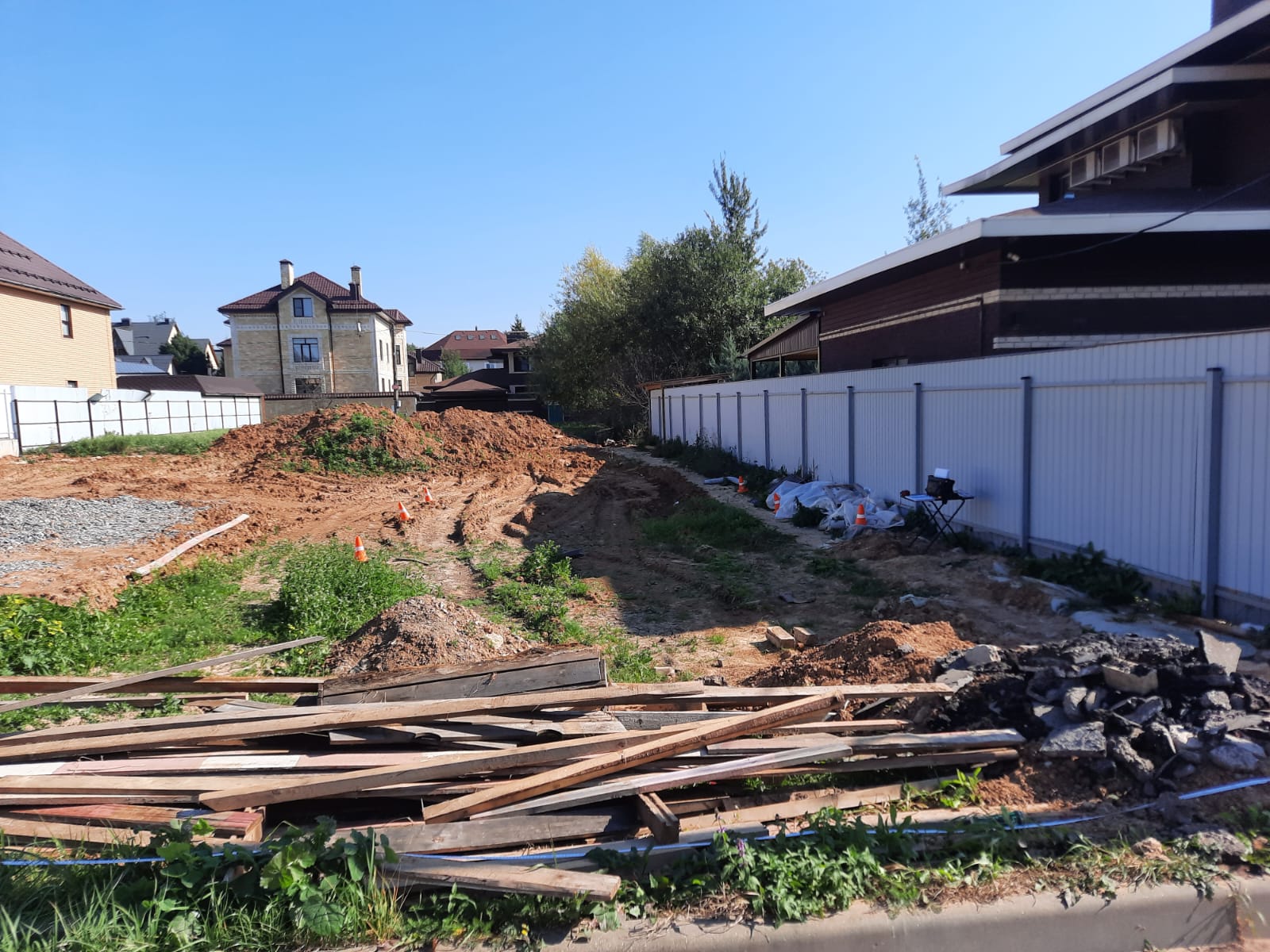

До начала работ

До старта проекта на участке отсутствовала какая-либо подготовка: не было ни бетонного основания, ни четко сформированной зоны въезда. Нам предстояло превратить пустой ландшафт в функциональное и эстетичное пространство.

03 / ПРОЕКТ

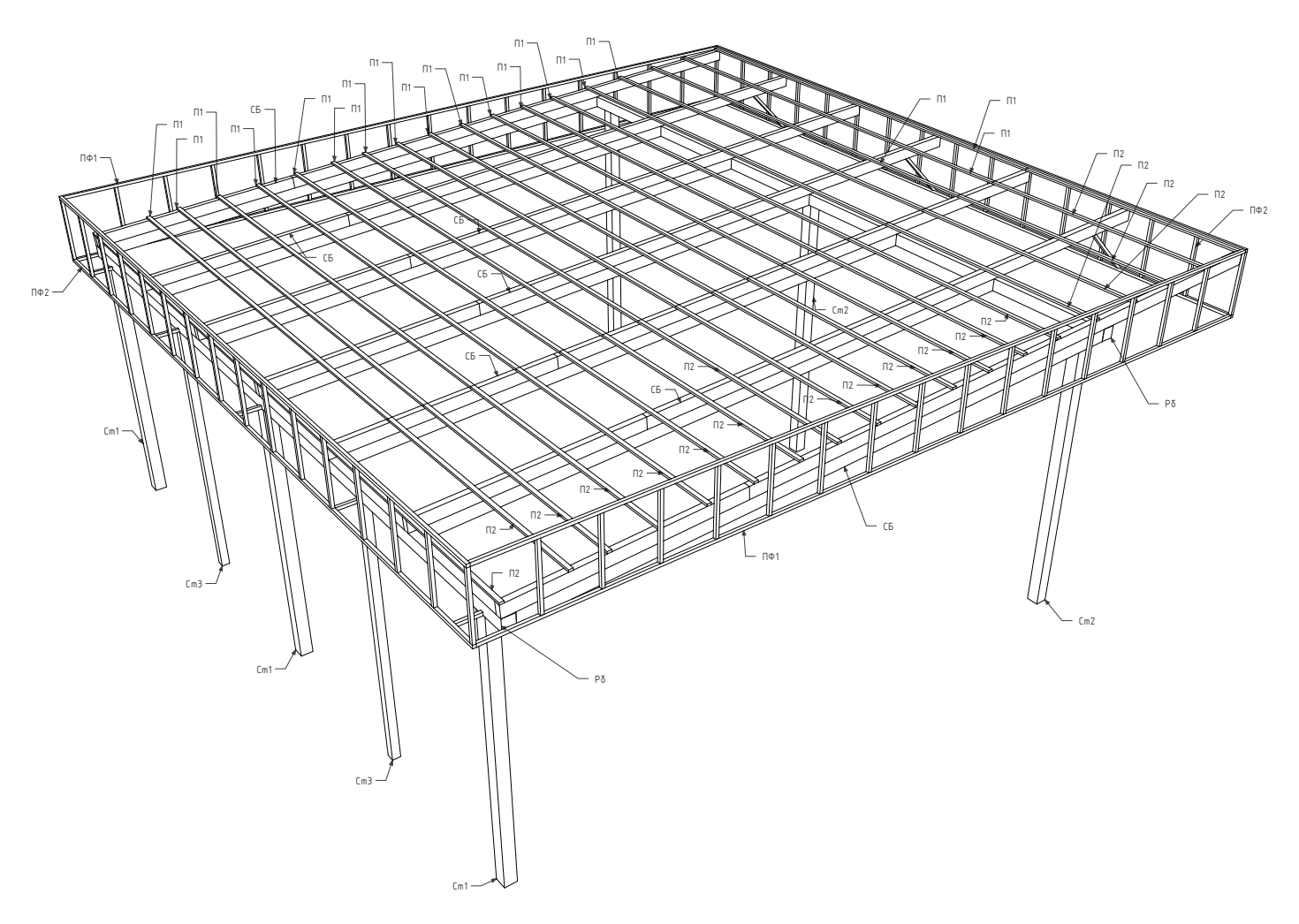

Чертежи и 3D-визуализация

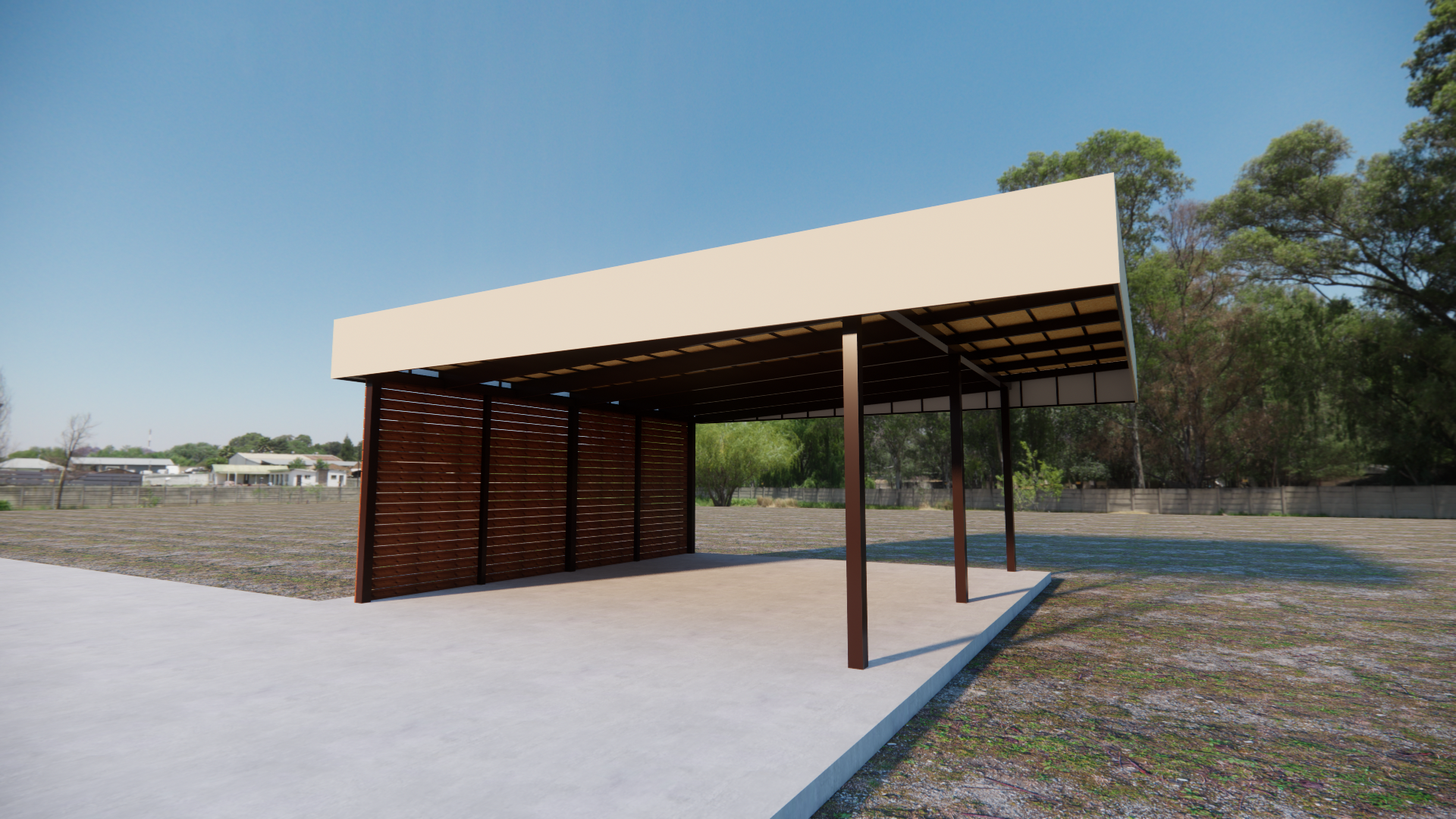

Прежде чем приступить к работам, команда разработала детальную 3D-визуализацию, которая позволила клиенту увидеть будущий навес «вживую» и заранее оценить все ключевые решения: от цветовой гаммы до геометрии конструкции. Благодаря такому подходу проект был полностью согласован до старта монтажа.

Параллельно с визуализацией наши инженеры провели полный комплекс технических расчетов снеговых и ветровых нагрузок, а также определили необходимый запас прочности каждой детали. Это гарантирует, что конструкция будет не только эстетичной, но и безопасной в эксплуатации при любых погодных условиях.

04 / РЕАЛИЗАЦИЯ

Инженерное решение

Мы реализовали проект по принципу полного цикла, начав с масштабных бетонных работ. Выполнили выемку и вывоз грунта, подготовили многослойную подушку и залили армированное бетонное основание под навес и парковочную зону. Для максимальной надежности специальные закладные под столбы навеса установили непосредственно во время заливки бетона, а также сделали ростверк под будущий забор.

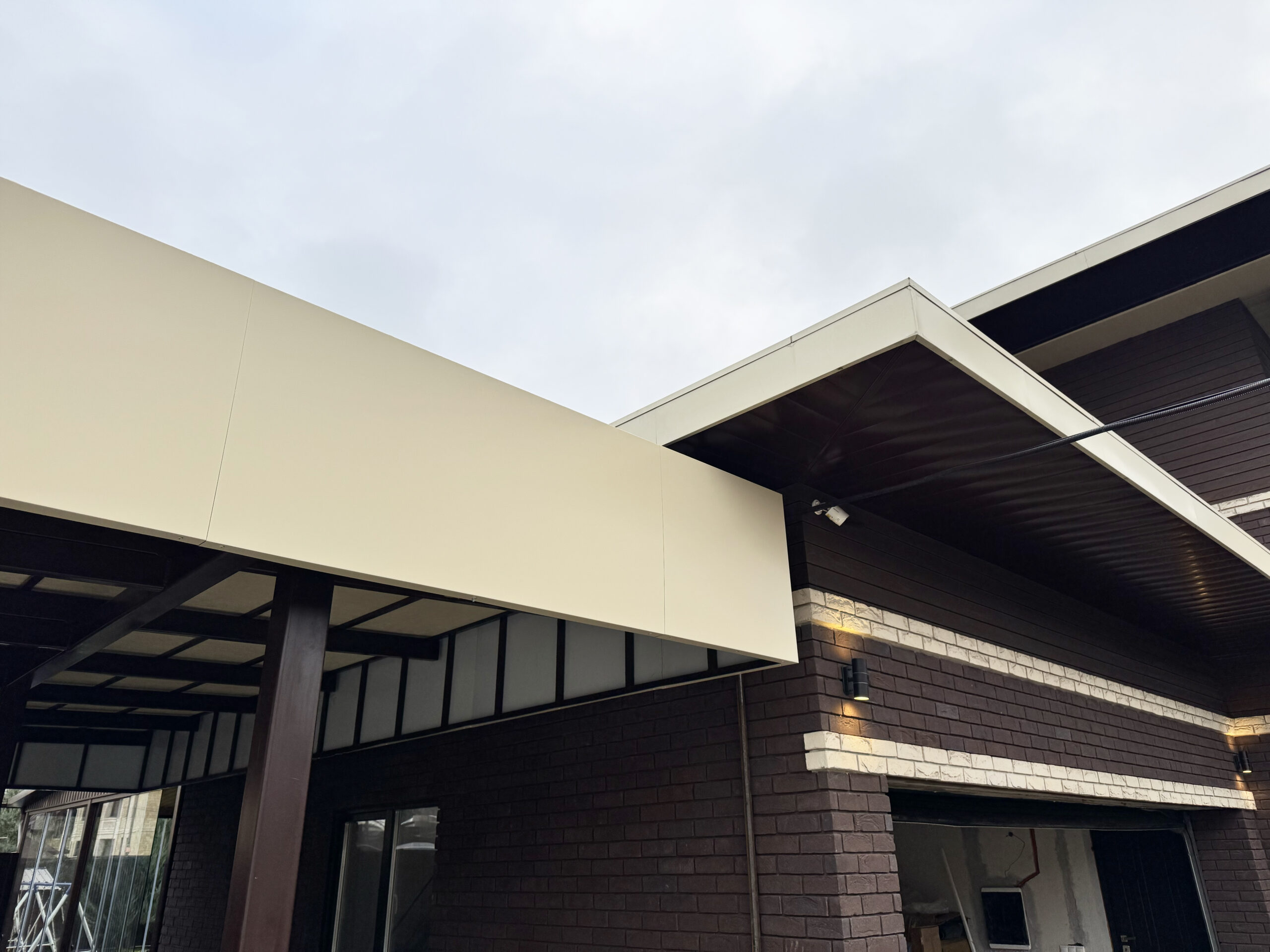

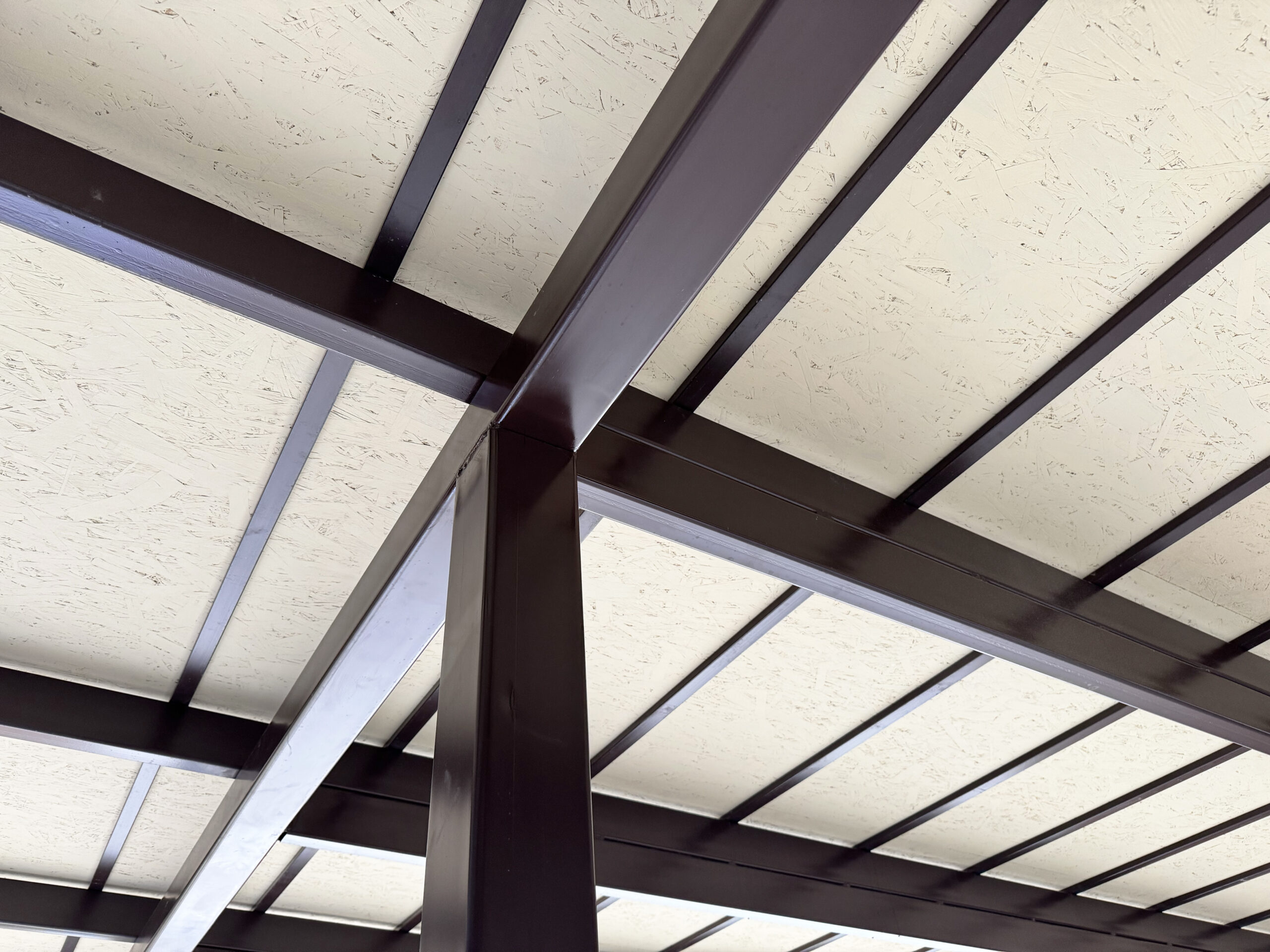

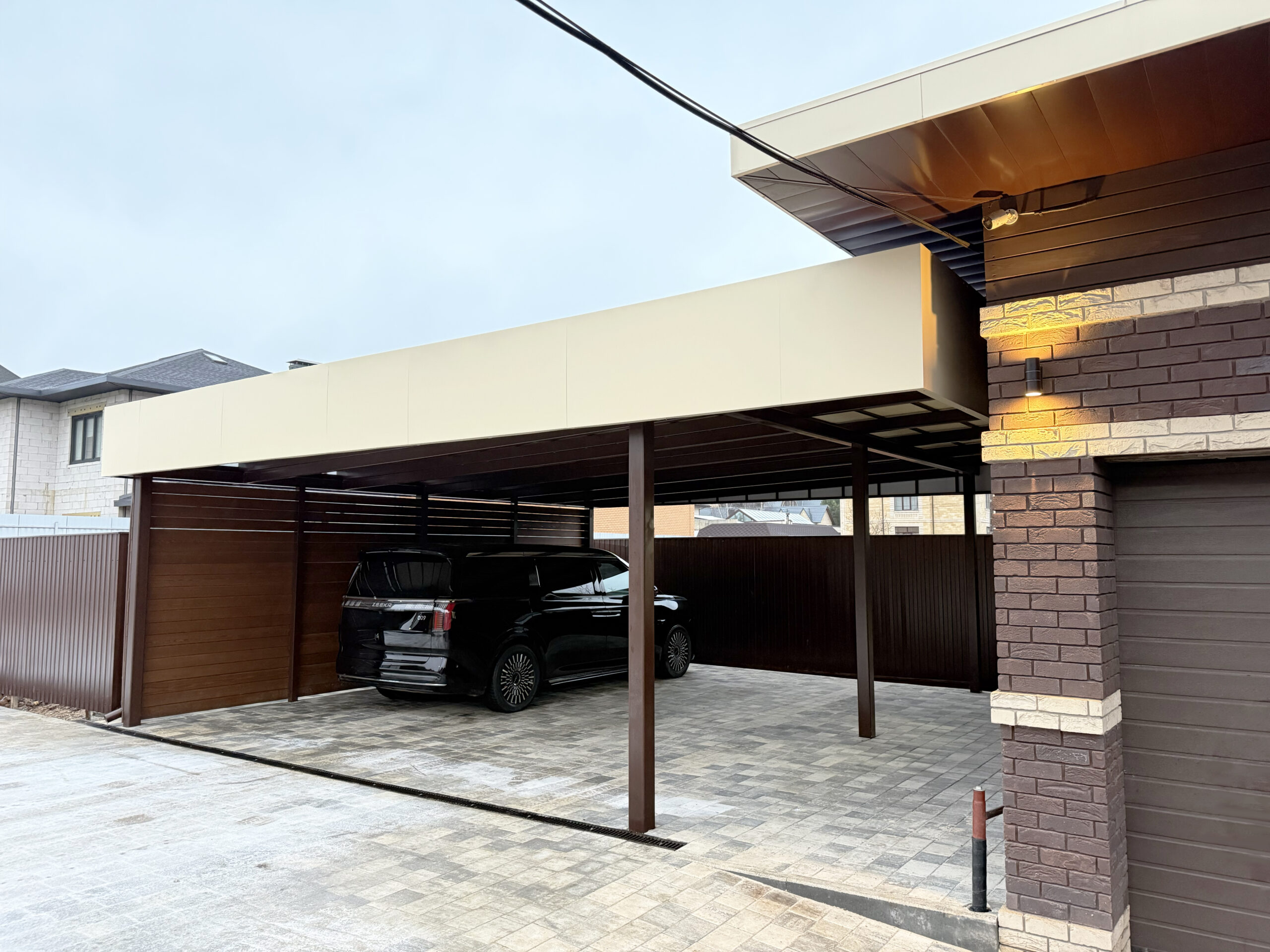

Силовой каркас навеса изготовили из мощных профильных труб с опорами 120 × 120 мм. В качестве отделки использовали мягкую кровлю и фриз из алюминиевого композита в цвете RAL 1015 (слоновая кость), который перекликается с элементами фасада дома.

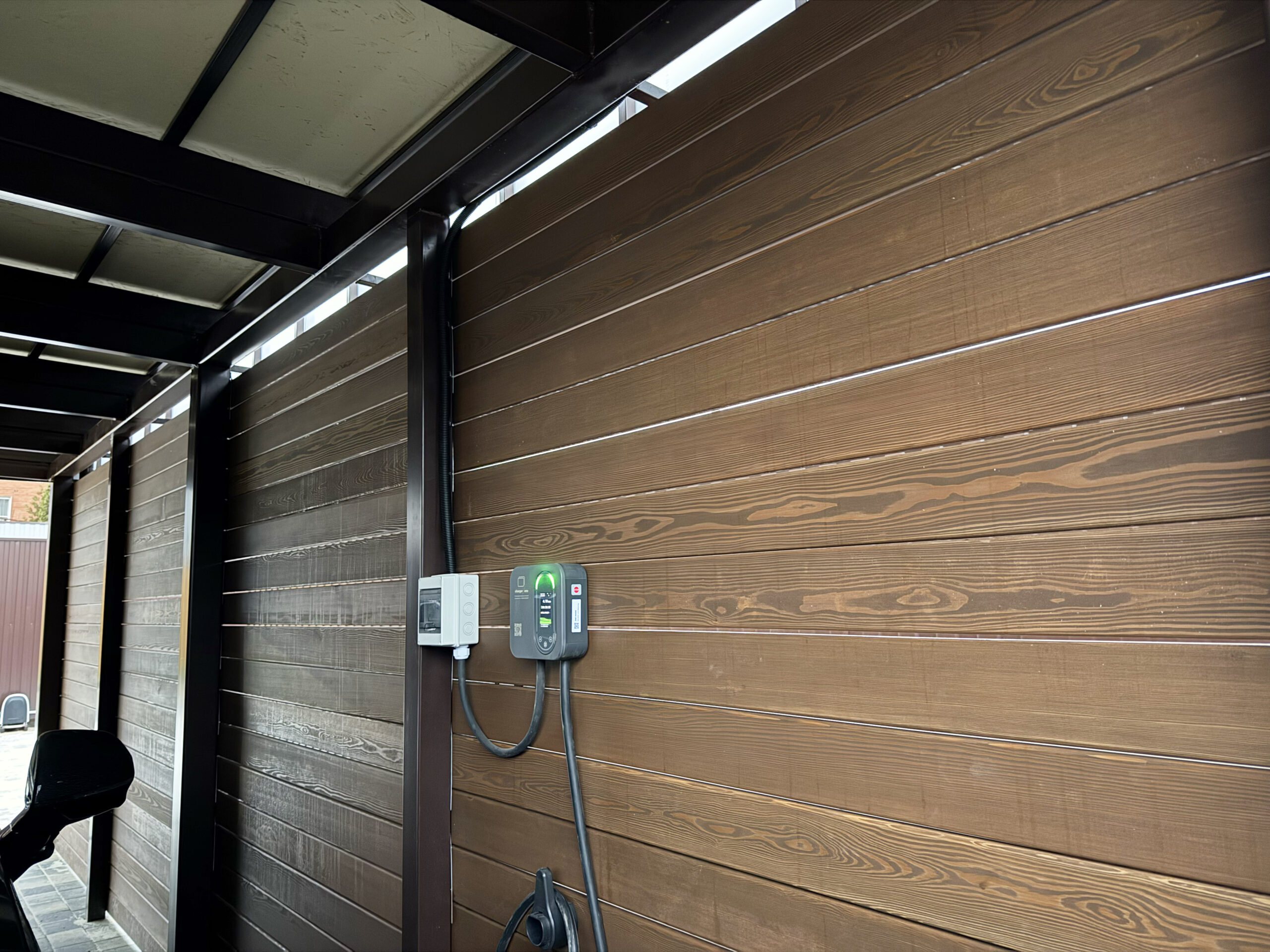

Дополнительно выполнили зашивку стены натуральной лиственницей, покрашенной маслом в два слоя в заводских условиях.

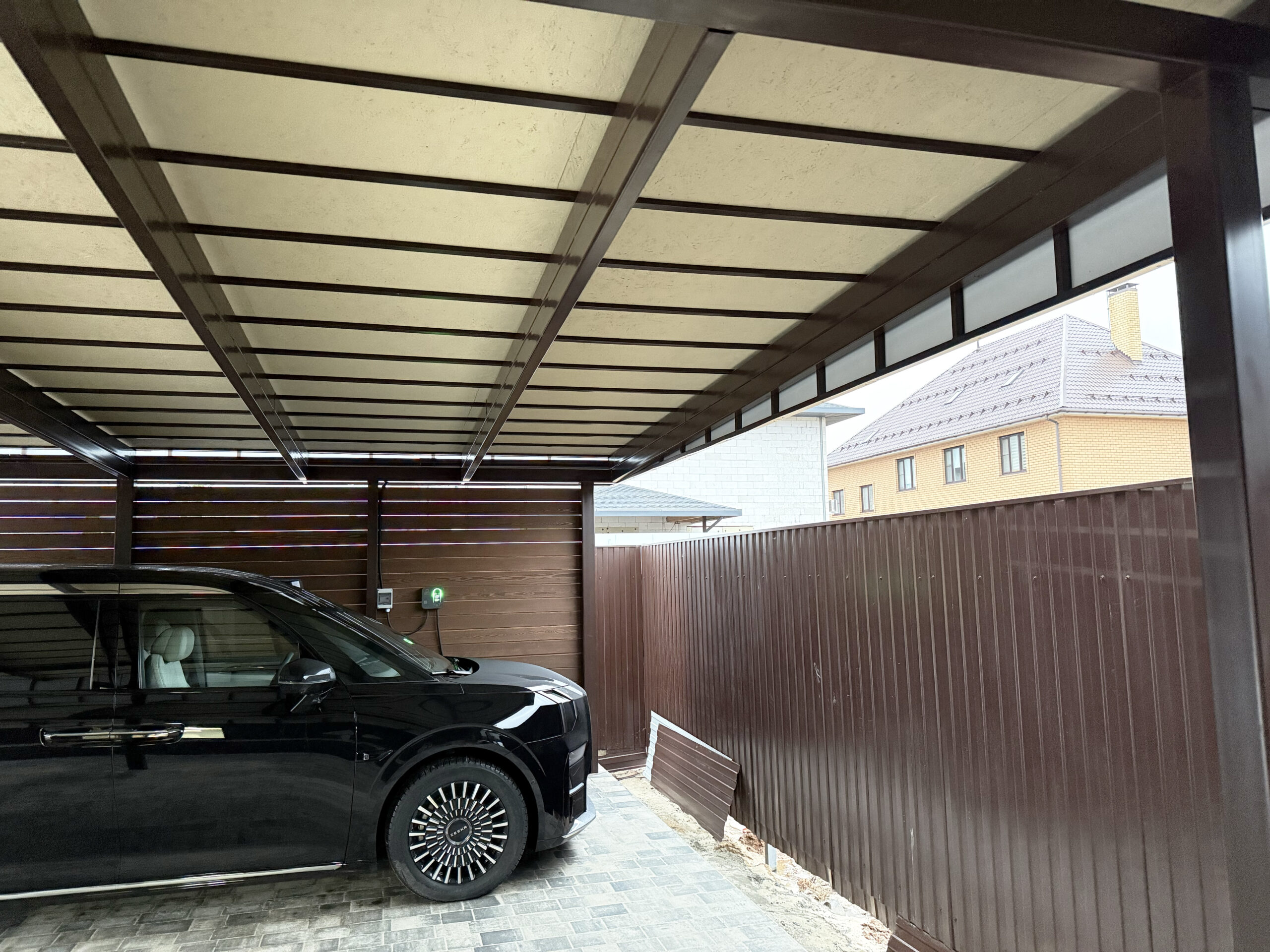

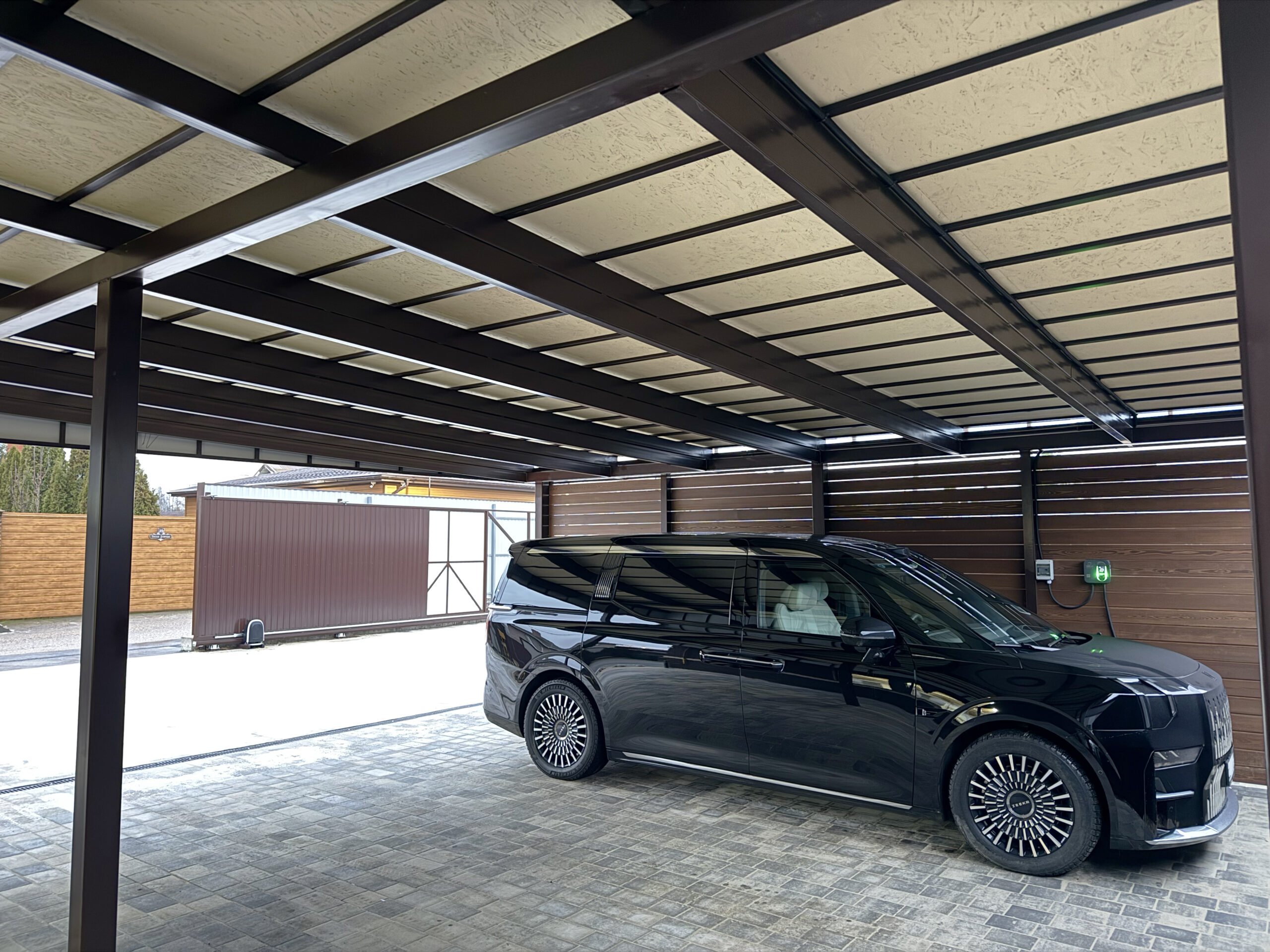

Стропильная система и основание мягкой кровли

ПАСПОРТ ОБЪЕКТА

Параметры проекта

Ключевые размеры и решения, зафиксированные в рабочей документации.

Размер: 8,3 × 7,8 м; (65 м²)
Срок: 27 дней; 20 дней производство + 7 дней монтаж
Стоимость: 2 032 000 ₽; Бюджет проекта на момент реализации

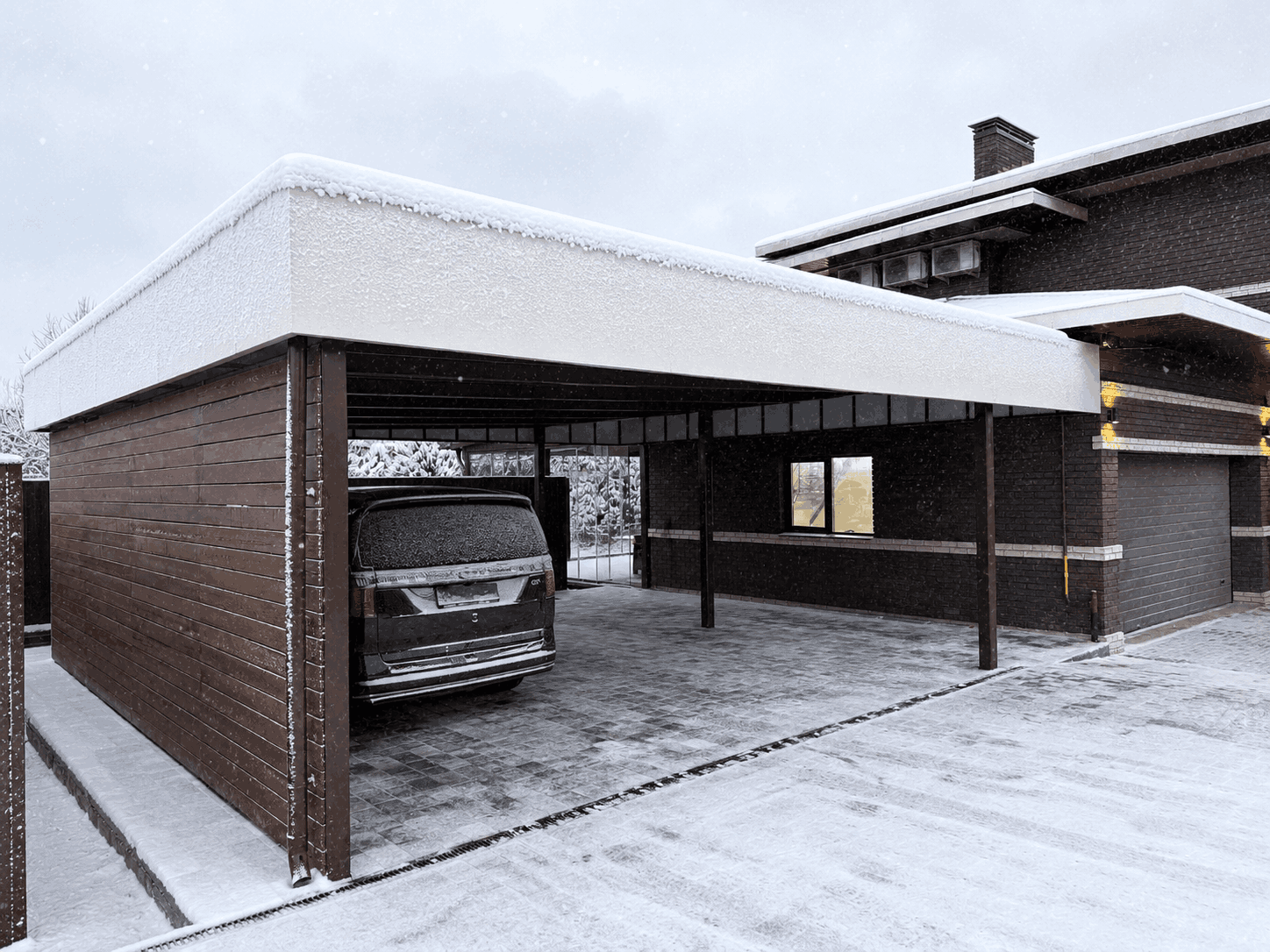

Навес проекта Тихая Дубрава под снеговой нагрузкой зимой

ДОПУСТИМАЯ СНЕГОВАЯ НАГРУЗКА

≈ 200–210 смсвежего снега

Мокрый весенний снег

≈ 50–55 см

Эксплуатация

Вам не придется чистить крышу

Расчётная нагрузкакг/м²

210 кг/м²

Конструкция рассчитана на снеговые нагрузки Московской области — очищать кровлю в штатных зимних условиях не требуется.

Элемент	Спецификация
Опорные столбы	Профильная труба 120 × 120 × 3 мм
Несущие балки (Ригели)	Профильная труба 120 × 120 × 7 мм
Фермы / Стропила	Профильная труба 240 × 60 × 8 мм
Кровельная обрешетка	Профильная труба 40 × 20 × 3 мм

За пределами основной конструкции

Дополнительно реализовали

Дополнительные работы

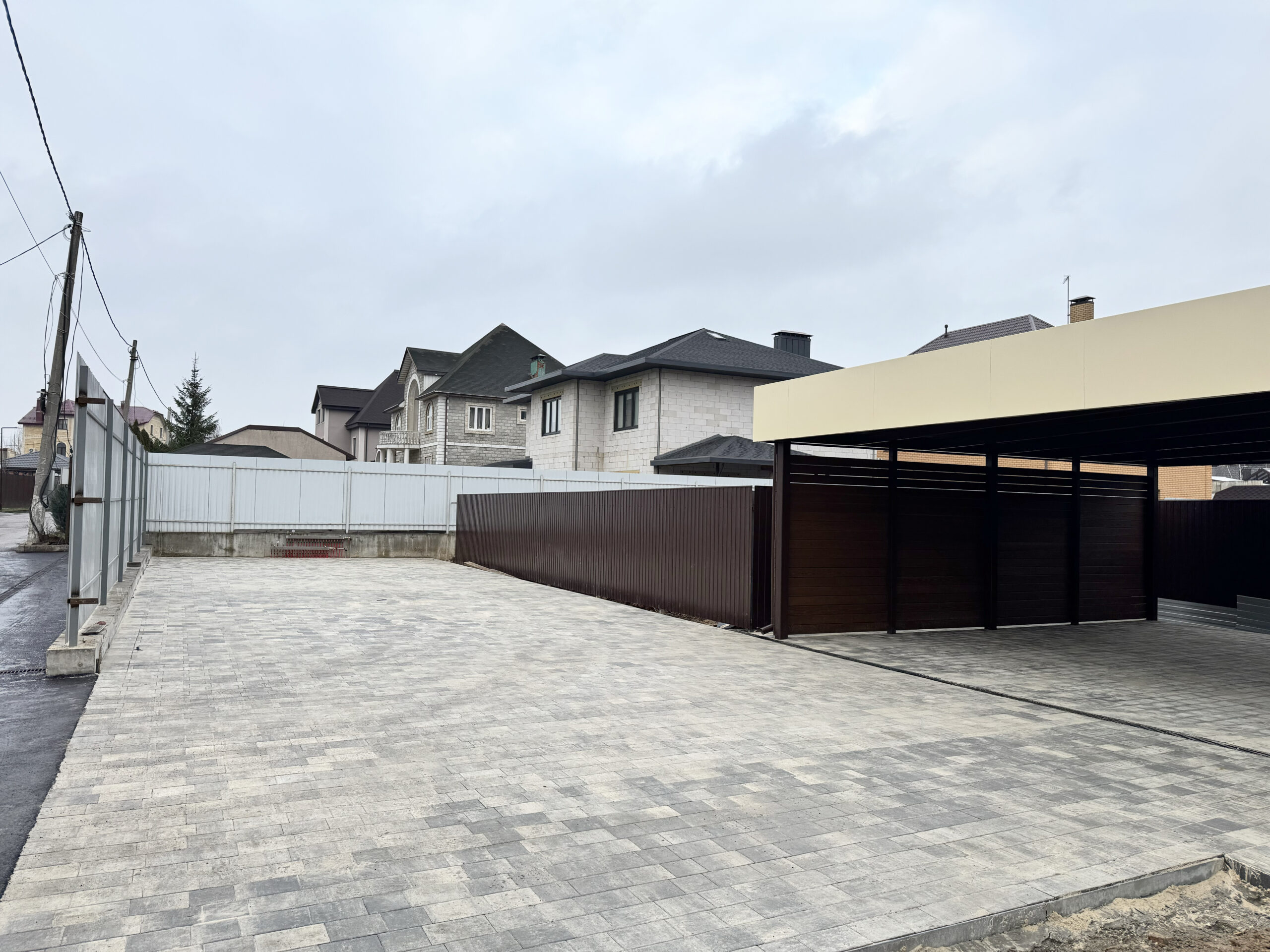

Бетонная площадка

Для создания надежного основания под будущий навес мы реализовали полный цикл бетонных работ, начав с тщательной подготовки территории. Произвели выемку и вывоз грунта, после чего сформировали многослойную подушку, обеспечивающую стабильность конструкции.

Финальным этапом стала заливка армированной бетонной плиты, в которую еще на стадии жидкого раствора были интегрированы специальные закладные детали под опорные столбы навеса. Такой инженерный подход позволил создать монолитную связь между фундаментом и металлоконструкцией, исключив любые смещения в процессе эксплуатации.

Проект изнутри

Слово эксперта

Александр Мисунов

Руководитель компании

«В данном проекте мы сделали ставку на синергию качественной инженерии и архитектурного стиля. Надежность конструкции закладывается еще на этапе фундамента, поэтому крепления навеса мы интегрировали прямо в монолитную плиту. Прошедшая аномально снежная зима стала лучшим подтверждением правильности расчетов: заказчик намеренно не очищал кровлю от снега, чтобы проверить конструкцию на прочность, и навес выдержал экстремальные нагрузки без малейших деформаций.»
